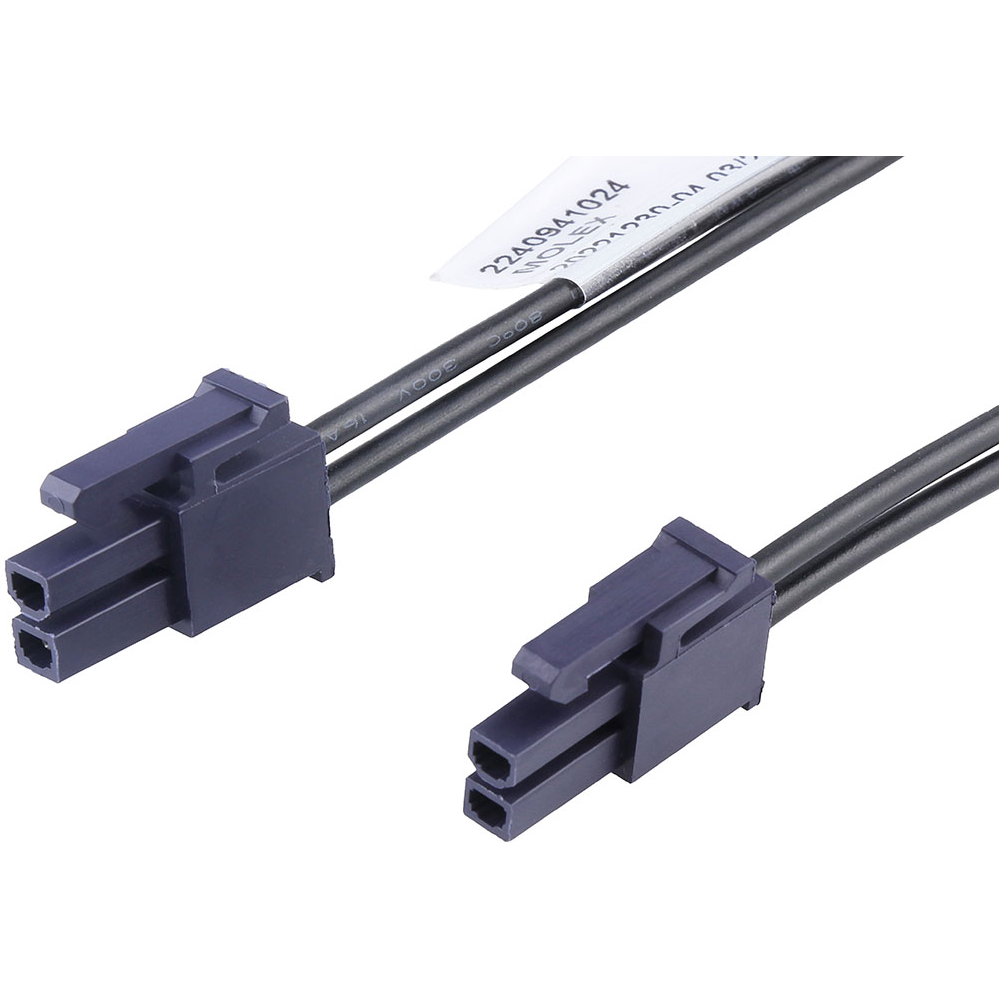

Molex2240941022Andere Kabelbaugruppen
Cable Assembly UL 1015 0.15m 16AWG Wire to Board to Wire to Board 2 to 2 POS F-F Crimp-Crimp Bag
Mini-Fit Versa Color Steckverbinder
Mini-Fit Versa Color Steckverbinder sind in fünf verschiedenen Farben erhältlich, was eine schnelle Identifizierung und einfache Montage ermöglicht. Diese Steckverbinder zeichnen sich durch eine ein robustes Verriegelungsdesign aus, erfüllen die elektrischen Standards in Europa und eignen sich für eine Vielzahl von Anwendungen – von industriellen HLK-Anlagen bis hin zu Unterhaltungselektronik.
DATENBLATT DER MINI-FIT VERSA COLOR STECKVERBINDER
Hauptmerkmale:
- Nennstrom kann auch beim Stecken durch Oberflächen oder Paneele hindurch beibehalten werden
- Sicheres Steckverhalten
- Reduzierte Material- und Arbeitskosten
- Einhaltung europäischer Normen
- Überragende Haltekraft
Anwendungen nach Branchen
Industrie
- HLK
- Elektrowerkzeuge
Beleuchtung
- Vernetzte Beleuchtung
Konsumgüter und Haushaltsgeräte
- Kühlschränke
- Öfen
- Spülmaschinen
- Waschmaschinen/Trockner
- Staubsauger
Selbstfahrend
- Kabelbäume
- Telematik
- Nicht abgedichtete Anwendungen
- Infotainment
- Beleuchtung
Spezifikationen
Referenzinformationen
- Verpackung: Beutel oder Tray
- UL-Aktenzeichen: E29179
- CSA-Aktenzeichen: LR19980
- Passend für: Alle anwendbaren Mini-Fit-Steckverbinder
- Verwendete Klemmen: Serie: 5556, 5558
- Entworfen in: Millimeter
- RoHS: Ja
- Glühdraht-fähig: Ja
Elektrisch
- Spannung (max.): 600 V
- Strom (max.): 13,5 A
- Übergangswiderstand: 2 Megaohm
- Dielektrische Spannungsfestigkeit: < 5 mA
- Isolationswiderstand (min.): 1.000 Megaohm
Mechanisch
- Kontaktbindung zum Gehäuse: 40,0 N
- Steckkraft: 6,0 N
- Trennkraft: 4,0 N
- Haltbarkeit (min.): 100 Steckzyklen mit Zinn (Sn)
Physisch
- Gehäuse: UL 94V-0/Glühdraht
- Raster: 4,20 mm
- Kontakt: Zinn (Sn)
- Beschichtung:
- Kontaktbereich — Zinn (Sn), Gold (Au)
- Bereich des Lötschwanzes – Zinn (Sn)
- Unterlage – Nickel (Ni)
- PCB-Dicke: Mehrere Optionen
- Betriebstemperatur: -40 bis +105 °C
| Compliant | |
| EAR99 | |
| Active | |
| 8544.42.90.90 | |
| Automotive | No |
| PPAP | No |
| UL 1015 | |
| 2 to 2 | |
| F-F | |
| Wire to Board | |
| Wire to Board | |
| 0.15 | |
| Crimp-Crimp | |
| 16 | |
| Black | |
| 600V | |
| Bag | |
| Tin | |
| Brass | |
| 9/Contact | |
| Straight to Straight |
| EDA / CAD Models |
