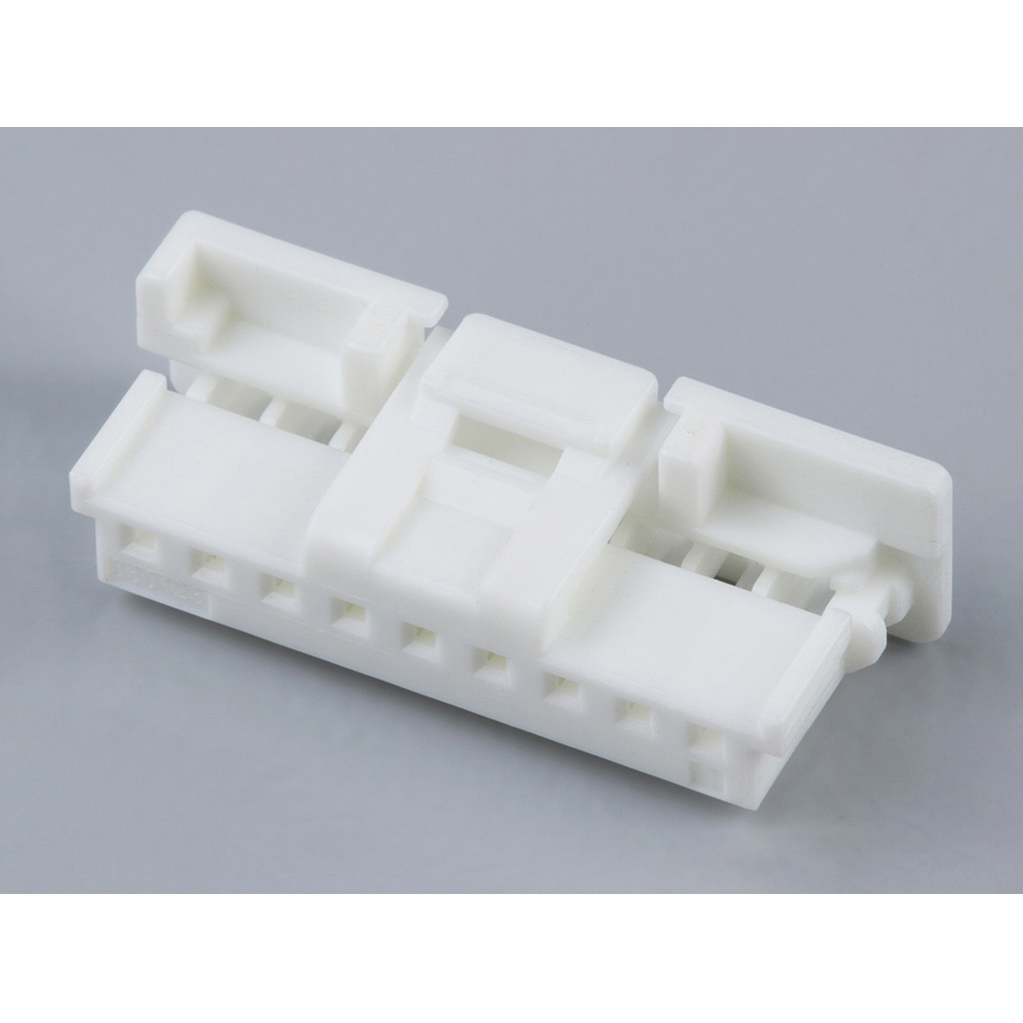

Molex5601230900Einzeladersteckverbinder, Gehäuse

DuraClik-Steckverbinder

Bei Wire-to-Board-Anwendungen wird manchmal nicht sichergestellt, dass die Steckverbinder vollständig gesteckt sind. Dies kann zum Ausfall des Endprodukts führen. Das DuraClik-Steckverbindersystem verfügt über eine breite Verriegelung, die ein deutlich hörbares Klicken ermöglicht und ein sicheres Stecken gewährleistet.

Wenn kommerzielle oder Automobilanwendungen Stößen, Vibrationen oder rauer Handhabung ausgesetzt sind, können sich Klemmen lösen und Signalstörungen verursacht werden. Das Wire-to-Board-Steckverbindersystem DuraClik verfügt über die Funktionen Terminal Position Assurance (TPA) und Independent Secondary Lock (ISL), die eine hohe Haltekraft für eine verbesserte Zuverlässigkeit in rauen Umgebungen bieten. Zudem verlangen einige Anwendungen im Erstausrüster- und Automobilbereich Betriebstemperaturen von mehr als 85 °C. DuraClik Wire-to-Board-Steckverbinder eignen sich für bis zu 125 °C.

Produkt-Highlights:

• Sicheres Stecken und Halten von Leiterplatten für stark vibrierende Anwendungen: Die robuste DuraClik-Serie von Molex ist eine einfache und effiziente Lösung, die schnelle und sichere Verbindungen für Umgebungen mit hohem Vibrationsaufkommen bietet. Die Automotive-Serie zeichnet sich durch ISL, Trägheitssperre und eine Haltekraft von bis zu 100 N aus.
• Hervorragende Zuverlässigkeit bei hoher Hitze: Die zulässige Umgebungstemperatur der DuraClik Wire-to-Board-Steckverbinder beträgt -40 bis +125 °C. Das Produkt behält die Leistung in Anwendungen mit hoher Hitze bei, wie z. B. bei Beleuchtungssystemen.
• Einer der weltweit kleinsten Steckverbinder für raue Umgebungen: Als eines der leistungsstärksten und größten Derivate von Molex gehören die DuraClik-ISL-Steckverbinder zu den kleinsten Optionen auf dem Markt und tragen dazu bei, Platzprobleme zu lösen und Gewichtsprobleme zu reduzieren.
• Erfüllt die LV214-Spezifikationen: Die Normen LV214 und ES91500-03 wurden entwickelt, um die Anforderungen des europäischen, chinesischen und US-amerikanischen Automobilmarktes zu vereinheitlichen.

Datenblatt downloaden

Weitere Produktmerkmale:

• Innere formschlüssige Verriegelung
• Geschlossenes Kontaktdesign
• Vergoldung und Verzinnung erhältlich
• ISL- und TPA-Buchsen verfügbar

Anwendungen:

• Automotive:
• Klimaanlage
• Außenbeleuchtung
• Heads-up-Displays (HUD)
• Wechselrichter
• Schaltung
• Lenkung
• Scheibenwischer-/Blinkerbedienung
• Kräne
• Traktoren
• Lastwagen
• Industrielle Automatisierung:
• Fabrikautomatisierung
