| RoHS EU | Not Compliant |
| ECCN (USA) | EAR99 |
| Part Status | Active |
| HTS | 8542.39.00.90 |
| SVHC | Yes |
| SVHC überschreitet Schwellenwert | Yes |
| Automotive | No |
| PPAP | No |
| Logikfamilie | HCT |
| Logikfunktion | Bus Transceiver |
| Datenflussrichtung | Bi-Directional |
| Anzahl von Elementen pro Chip | 1 |
| Anzahl der Kanäle pro Chip | 8 |
| Anzahl der Auswahleingänge pro Element | 0 |
| Anzahl der Ausgangsfreigaben pro Element | 1 Low |
| Anzahl der Eingangsfreigaben pro Element | 0 |
| Anzahl der Richtungssteuereingänge | 1 Low/High |
| Bus-Halt | No |
| Polarität | Inverting |
| Absolute Laufzeitverzögerungszeit (ns) | 45 |
| Max. Laufzeitverzögerungszeit bei maximalem CL (ns) | 22@4.5V |
| Laufzeitverzögerungs-Prüfbedingung (pF) | 50 |
| Eingangspegel | TTL |
| Ausgangspegel | CMOS |
| Ausgangsart | 3-State |
| Max. Ausgangsstrom, unterer Bereich (mA) | 6 |
| Max. H-Pegel-Ausgangsstrom (mA) | -6 |
| Max. Ruhestrom (uA) | 8 |
| Mindestbetriebsspannung (V) | 4.5 |
| Max. Betriebsversorgungsspannung (V) | 5.5 |
| Mindestbetriebstemperatur (°C) | -55 |
| Max. Betriebstemperatur (°C) | 125 |
| Temperaturbereich Lieferant | Military |
| Verpackung | Tube |
| Befestigung | Through Hole |
| Verpackungshöhe | 3.56(Max) |
| Verpackungsbreite | 7.62(Max) |
| Verpackungslänge | 26.92(Max) |
| Leiterplatte geändert | 20 |

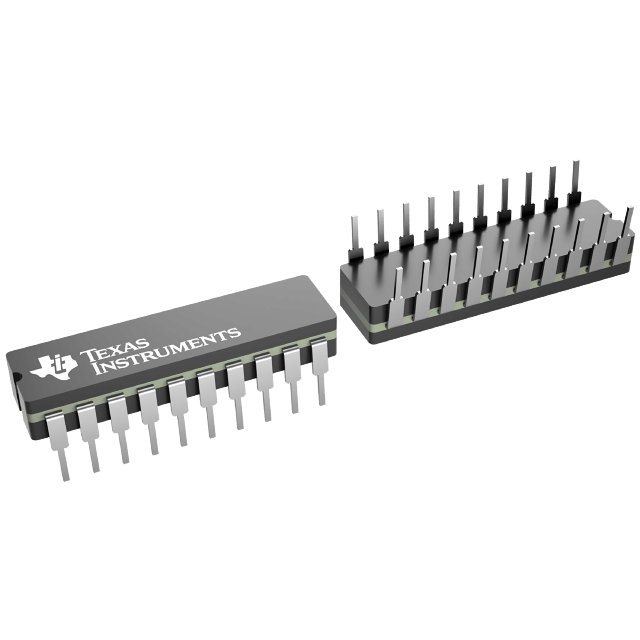

| Standard-Verpackungsname | DIP |
| Lieferantenverpackung | CDIP |
| Stiftanzahl | 20 |
| Leitungsform | Through Hole |
