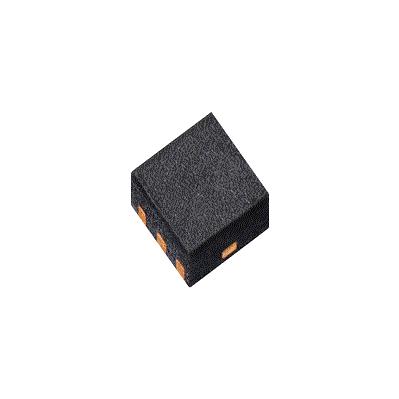

Murata ManufacturingCT100LW-IS6-MSpezialsensor

TMR-Sensoren der CT100-Serie

Der CT100 ist ein 1D-Linearsensor in Vollbrücken-Konfiguration von Crocus Technology, der auf Basis der patentierten MLU™-Technologie entwickelt wurde. Der gesamte Magnetfeldbereich des CT100 reicht von -50 mT bis +50 mT. Er erreicht einen Linearitätsfehler von ±0,5% für einen Bereich von -20 mT bis +20 mT und liefert somit eine einzigartige Temperaturstabilität. Außerdem unterstützt er einen weiten Betriebsspannungsbereich von 1,0 V bis 5,5 V.

Der Sensor ist erhältlich in einem SOT23-6-Gehäuse und für platzkritische Anwendungen in einem DFN-6-Gehäuse mit Niedrigprofil und kleinem Formfaktor (1,50×1,50×0,45 mm). Er bietet eine ideale Lösung für die berührungslose Strommessung, da er den Strom aus dem induzierten Magnetfeld des stromführenden Leiters messen kann. Der CT100 ist ein sehr linearer Sensor, er bietet eine hochgenaue Messung.

Anwendungen:

   • Lineare Messungen
   • Näherungserfassung
   • Strommessung

Merkmale und Vorteile:

   • Betriebsmagnetfeldbereich: ±50 mT
   • Stabile magnetische Leistung über Temperatur
   • Linearitätsfehler: ±0,5% von -20 mT bis +20 mT
   • Differentielle Ausgänge
   • Versorgungsspannung: 1,0 V bis 5,5 V
   • Betriebstemperatur: -40°C bis +125°C
   • Gehäuseoptionen: SOT23-6 und DFN-6, 1,50×1,50×0,45 mm

Verwandte Teile

CT100LW-ID6-M        CT100LW-IS6-M

CT100LW-HD6-M        CT100LW-HS6-M
