Analog DevicesEVAL-ADA4510-2ARZIntegrierte Verstärkerschaltung, Entwicklungsplatinen und -kits

Der ADA4510-2 bietet dank DigiTrim™-Verfahren von Analog Devices eine beeindruckende Leistung bei minimaler Offsetdrift (±0,07μV/°C typisch, ±0,5μV/°C maximal) und niedriger Offsetspannung (±5μV typisch, ±20μV maximal).

Wichtigste Eigenschaften und Vorteile

• •  Typische Eingangs-Offsetspannungsdrift von nur ±0,07μV/°C
• •  Offsetspannung ±5μV typisch ±20μV maximal
• •  Niederspannungsrauschen 1μV p-p typisch von 0,1 Hz bis 10 Hz
• •  Niederspannungsrauschdichte 5nV/√Hz typisch bei f = 1 kHz
• •  Hohes Gleichtaktunterdrückungsverhältnis von 140 dB typisch
• •  Niedriger maximaler Eingangsruhestrom von ±10 pA typisch
• •  Breites Verstärkung-Bandbreite-Produkt von 10,4 MHz typisch
• •  19 V/μs typische Anstiegsgeschwindigkeit
• •  −134 dB bei f = 1 kHz: geringer THD-Wert
• •  1,45 mA pro Verstärker, typisch: niedriger Versorgungsstrom im Ruhezustand
• •  6 V bis 40 V, ±3 V bis ±20 V: Betrieb mit breitem Versorgungsspannungsbereich
• •  Multiplexerfähige Eingänge
• •  Multiplexer-compatible inputs
• •  Rail-to-Rail-Eingänge mit hoher Impedanz; Differential- und Gleichtaktmodus
• •  Kurze Einschwingzeit
• •  Rail-to-Rail-Ausgang
• •  Keine Phasenumkehr
• •  Ansteuerfähigkeit für hohe kapazitive Lasten von bis zu 1 nF
• •  Großer spezifizierter Temperaturbereich: –40 °C bis +125 °C
• •  Erhältlich im 8-poligen Standardgehäuse der Bauform Small Outline Package (SOIC_N)

Anwendungen

• •  Elektronische Test- und Messinstrumente
• •  Datenerfassungssysteme
• •  Automatisierte Testgeräte
• •  Medizinische Instrumente
• •  Multiplex-Eingangssignalketten
• •  Präzise Strommessung
• •  Fotodiodenverstärker

Evaluierungsplatine

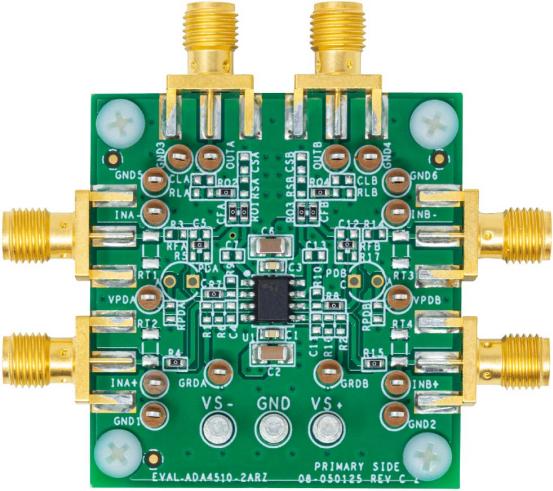

Das Modell ADA4510-2 kann mit der Platine EVAL-ADA4510-2ARZ evaluiert werden.
