Analog DevicesEVAL-ADG1408LEBZEntwicklungssätze und Werkzeuge

Der ADG1408L schaltet einen von acht Eingängen auf einen gemeinsamen Ausgang, der durch die binären 3-Bit-Adressleitungen A0, A1 und A2 bestimmt wird. Ein EN-Eingang dient zum Aktivieren oder Deaktivieren des Geräts. Bei Deaktivierung sind alle Kanäle ausgeschaltet. Im eingeschalteten Zustand leitet jeder Kanal in beide Richtungen gleich gut und verfügt über einen Eingangssignalbereich, der sich bis zu den Netzteilen erstreckt.

Eine externe Niederspannungsversorgung VL bietet Flexibilität für eine niedrigere Logiksteuerung. Das Modell ADG1408L erfüllt sowohl den JEDEC-Standard bei 1,2 V als auch 1,8 V.

Produkt-Highlights

• •  Typischer EIN-Widerstand von 4 Ω bei 25 °C und bei ±15 V Doppeleinspeisung
• •  Typische EIN-Widerstandskonstanz von 0,5 Ω bei 25 °C und bei ±15 V Doppeleinspeisung
• •  V_L-Versorgung für Kompatibilität bei niedrigen Logikpegeln
• •  Erfüllt den JEDEC-Standard für Logikpegel von 1,2 V und 1,8 V
• •  Garantierte Abschaltung bei potenzialfreien Digitaleingängen
• •  24-poliges LFCSP-Gehäuse, 4 mm × 4 mm

Wichtigste Eigenschaften und Vorteile

• •  Max. EIN-Widerstand von 4,7 Ω bei 25 °C und bei ±15 V Doppeleinspeisung
• •  Typische EIN-Widerstandskonstanz von 0,5 Ω bei 25 °C und bei ±15 V Doppeleinspeisung
• •  Vollständig spezifiziert bei ±15 V, +12 V und ±5 V
• •  V_L-Versorgung für Kompatibilität bei niedrigen Logikpegeln
• •  Erfüllt den JEDEC-Standard bei 1,8 V (JESD8-7A)
• •  Erfüllt den JEDEC-Standard bei 1,2 V (JESD8-12A.01)
• •  Betrieb zwischen den Versorgungsspannungsanschlüssen
• •  Schaltfunktion „Umschalten ohne Überlappung der Quellen“
• •  24-poliges LFCSP-Gehäuse, 4 mm × 4 mm

Anwendungen

• •  FPGA- und Mikrocontroller-Systeme
• •  Austausch von Relais
• •  Audio- und Video-Routing
• •  Automatische Prüfvorrichtungen
• •  Datenerfassungssysteme
• •  Kommunikationssysteme

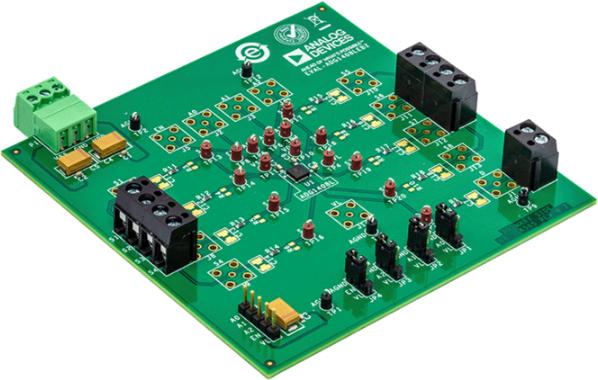

Evaluierungsplatine

Das Modell ADG1408L kann mit der Platine EVAL-ADG1408L evaluiert werden.
