Jeder Schalter im ADG6412 leitet im eingeschalteten Zustand gleich gut in beide Richtungen, und jeder Schalter hat einen Eingangssignalbereich, der von VSS bis VDD −2 V reicht. Bei offenen Schaltern sind die Signalpegel bis zu den Versorgungsspannungen blockiert.

Die digitalen Eingänge sind mit 5-V-, 3,3-V- und 1,8-V-Logikeingängen kompatibel, ohne dass ein separater digitaler Logikversorgungspin erforderlich ist.

Das EIN-Widerstandsprofil ist über den gesamten analogen Eingangsbereich außergewöhnlich flach, wodurch beim Schalten von Audiosignalen eine gute Linearität und geringe Verzerrung gewährleistet werden.

Produkt-Highlights

• •  Niedriger R_ON von 0.5 Ω
• •  Hohe Dauerstrombelastbarkeit, siehe Tabelle 4 bis Tabelle 7 im Datenblatt
• •  Doppeleinspeisungsbetrieb. Für Anwendungen, bei denen das analoge Signal bipolar ist, kann der ADG6412 mit zwei Versorgungsspannungen bis zu ±22 V betrieben werden
• •  Einzelversorgungsbetrieb. Für Anwendungen, bei denen das analoge Signal unipolar ist, kann der ADG6412 mit einer Single-Rail-Versorgungsspannung bis zu 40 V betrieben werden.
• •  1,8-V-Logik-kompatible digitale Eingänge: V_INH = 1.3 V, V_INL = 0.8 V.
• •  Keine V_L-Logik-Stromversorgung erforderlich

Wichtigste Eigenschaften und Vorteile

• •  Niedriger R_ON von 0.5 Ω
• •  Hoher Dauerstrom von bis zu 847 mA
• •  Flacher R_ON über den gesamten Signalbereich, 0,003 Ω
• •  THD von –127 dB bei 1 kHz
• •  Verbesserte Balance zwischen EIN-Widerstand und EIN-Kapazität
• •  Niedriger R_ON (0.5 Ω) und niedrige C_ON (25 pF)
• •  Kompatibel mit 1,8-V-, 3,3-V- und 5-V-Logiken
• •  16-poliges LFCSP-Gehäuse, 4 mm × 4 mm
• •  Pinkompatibel mit ADG5412 und ADG5412F
• •  Vollständig spezifiziert bei ±20 V und +36 V
• •  Betrieb mit asymmetrischen Spannungsversorgungen möglich
• •  V_SS zu V_DD – 2 V Analogsignalbereich

Anwendungen

• •  Automatische Prüfvorrichtungen
• •  Datenerfassung
• •  Instrumentierung
• •  Avionik
• •  Audio- und Video-Umschaltung
• •  Kommunikationssysteme
• •  Austausch von Relais

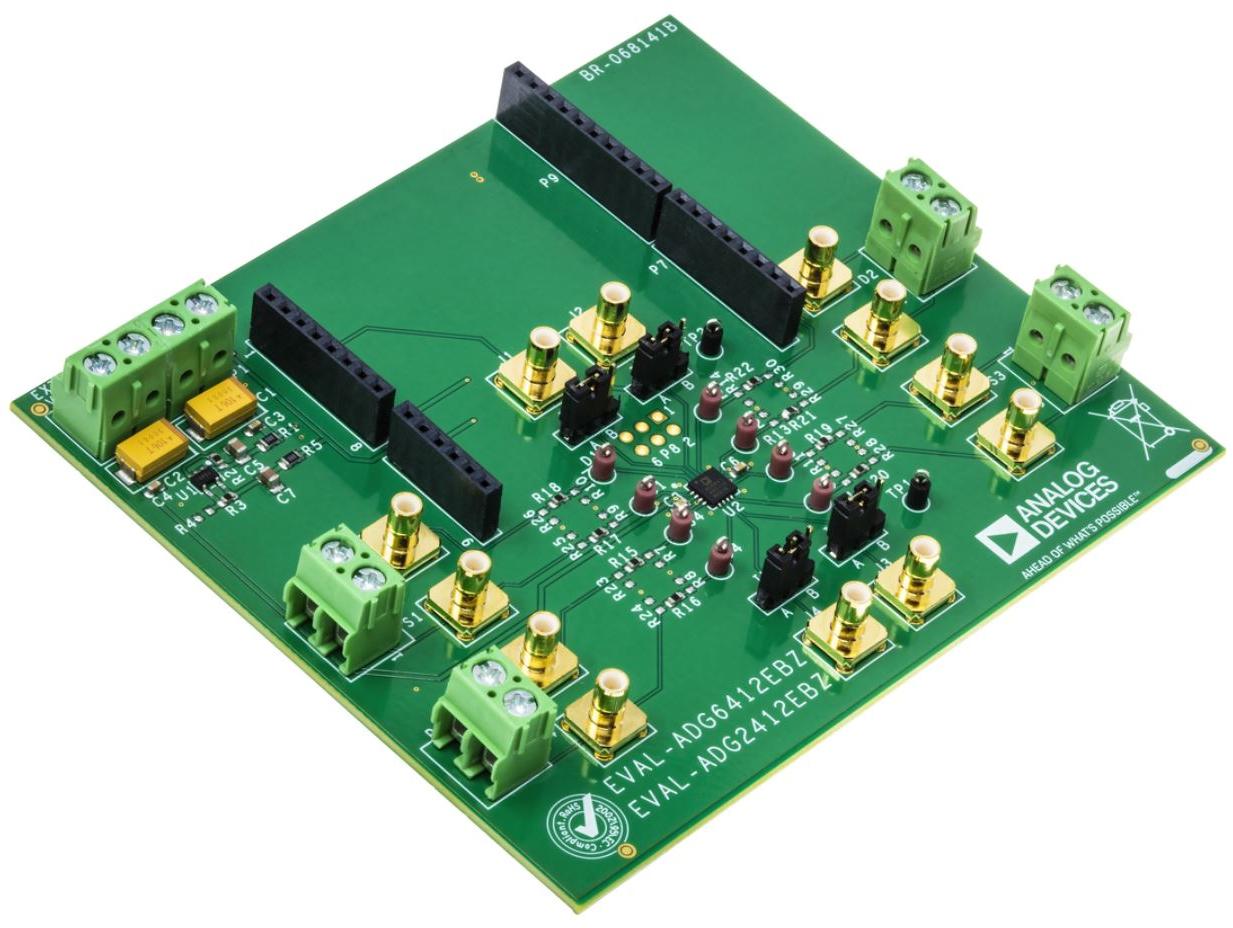

Evaluierungsplatine

Das Modell ADG6412 kann mit der Platine EVAL-ADG6412 evaluiert werden.
