Analog DevicesEVAL-ADUM3195EBZIntegrierte Verstärkerschaltung, Entwicklungsplatinen und -kits

Lösungen auf der Basis von Optokopplern haben den Nachteil eines unsicheren Stromübersetzungsverhältnisses über die Lebensdauer und bei hohen Temperaturen. Im Gegensatz dazu unterliegen die Übertragungsfunktionen des ADuM3195 keinen Änderungen über die Lebensdauer und sind über einen breiten Temperaturbereich von −40°C bis hinauf zu +125°C stabil.

Der ADuM3195 verfügt über integrierte Operationsverstärker, die nützlich für eine breite Palette gängiger Anwendungen sind. Der ADuM3195 beinhaltet zwei Referenzspannungsausgänge für 2,5 V mit hoher Genauigkeit.

Der ADuM3195 besitzt ein 16-poliges Gehäuse der Bauform QSOP (Quarter Small Outline Package) mit einer Nenn-Isolationsspannung von 3000 V_rms.

Wichtigste Eigenschaften und Vorteile

• •  Eingang mit hoher Impedanz für isolierte Spannungsmessung
• •  Geringe Offset-Fehler und -Driftwerte (Ausgangs-Offsetspannung): ±6 mV (max) bei 25 °C und −22 μV/°C (typ.)
• •  Geringer Verstärkungsfehler und Drift: ±0,5 % (max.) und ±27 ppm/°C (max.)
• •  Versorgungsspannungsbereich
• •  VDD1: 4,5 V bis 5,5 V
• •  VDD2: 4,5 V bis 5,5 V
• •  Bandbreite: 210 kHz
• •  Isolationsspannung: 3000 V rms für ADuM3195
• •  Sicherheits- und behördliche Zulassungen (ausstehend)
• •  UL-Anerkennung (ausstehend): 3000 V RMS für 1 Minute gemäß UL 1577
• •  CSA (ausstehend)
• •  VDE-Konformitätsbescheinigung (ausstehend)
• •  DIN VDE V 0884-11:2017-01
• •  V_IORM = 636 V Spitze (verstärkt)
• •  Weiter Temperaturbereich
• •  −40 °C bis +125 °C Umgebungstemperatur
• •  150 °C maximale Sperrschichttemperatur
• •  AEC-Q100-qualifiziert für Automobilanwendungen

Anwendungen

• •  Inverter
• •  DC/DC-Wandler
• •  On-Board-Ladegeräte

Evaluierungsplatine

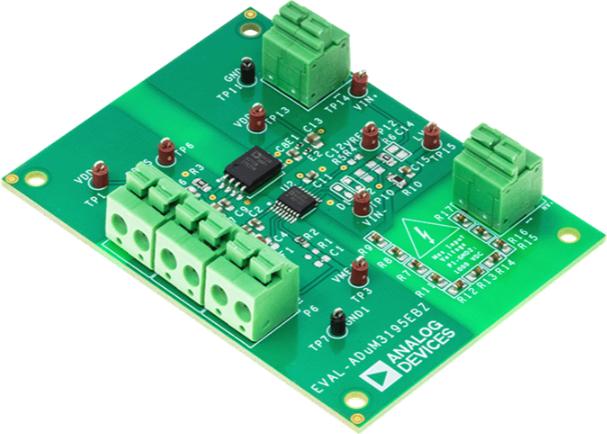

Das Modell ADUM3195 kann mit der Platine EVAL-ADUM3195 evaluiert werden.

Blockdiagramme und Tabellen

Ähnliches produkte

ADUM3195BRQZ
ADUM3195WBRQZ
