| RoHS EU | Compliant with Exemption |
| ECCN (USA) | EAR99 |
| Part Status | Active |
| HTS | 8541.29.00.95 |
| SVHC | Yes |
| SVHC überschreitet Schwellenwert | Yes |
| Automotive | No |
| PPAP | No |
| Kategorie | Power MOSFET |
| Konfiguration | Single |
| Kanalmodus | Enhancement |
| Kanalart | N |
| Anzahl von Elementen pro Chip | 1 |
| Max. Drain-Source-Spannung (V) | 150 |
| Max. Gate-Source-Spannung (V) | 20 |
| Max. Gate-Schwellwertspannung (V) | 4.6 |
| Operating Junction Temperature (°C) | -55 to 175 |
| Max. Dauer-Drain-Strom (A) | 120 |
| Max. Gate-Source-Leckstrom (nA) | 100 |
| Max. Drain-Abschaltstrom (IDSS) (uA) | 1 |
| Max. Drain-Source-Widerstand (mOhm) | 4.8@10V |
| Typische Gate-Ladung bei Vgs (nC) | 80@10V |
| Typische Gate-Ladung bei 10 V (nC) | 80 |
| Typische Gate-Drain-Ladung (nC) | 16 |
| Typische Gate-Source-Ladung (nC) | 33 |
| Typische Umkehr-Erholungsladung (nC) | 83 |
| Typische Schaltladung (nC) | 26 |
| Typische Eingangskapazität bei Vds (pF) | 6000@75V |
| Typische Rückübertragungskapazität bei Vds (pF) | 34@75V |
| Mindest-Gate-Schwellwertspannung (V) | 3 |
| Typische Ausgangskapazität (pF) | 1500 |
| Max. Leistungsaufnahme (mW) | 300000 |
| Typische Abfallzeit (ns) | 4.5 |
| Typische Anstiegszeit (ns) | 5.3 |
| Typische Abschaltverzögerungszeit (ns) | 4.5 |
| Typische Einschaltverzögerungszeit (ns) | 19.6 |
| Mindestbetriebstemperatur (°C) | -55 |
| Max. Betriebstemperatur (°C) | 175 |
| Verpackung | Tape and Reel |
| Typischer Drain-Source-Widerstand bei 25 °C (mOhm) | 3.7@10V|4@8V |
| Max. gepulster Drain-Strombereich bei TC = 25 °C (A) | 480 |
| Max. thermischer Widerstand, Sperrschichtumgebung auf Leiterplatte (°C/W) | 40 |
| Typische Dioden-Durchlassspannung (V) | 0.85 |
| Typische Gate-Plateau-Spannung (V) | 5.4 |
| Typische Sperrerholungszeit (ns) | 60 |
| Max. Dioden-Durchlassspannung (V) | 1.1 |
| Typische Gate-Schwellwertspannung (V) | 3.8 |
| Max. Gate-Widerstand (Ohm) | 1.6 |
| Max. positive Gate-Source-Spannung (V) | 20 |
| Befestigung | Surface Mount |
| Verpackungshöhe | 4.4 mm |
| Verpackungsbreite | 9.25 mm |
| Verpackungslänge | 10 mm |
| Leiterplatte geändert | 2 |
| Tab | Tab |
| Standard-Verpackungsname | TO |

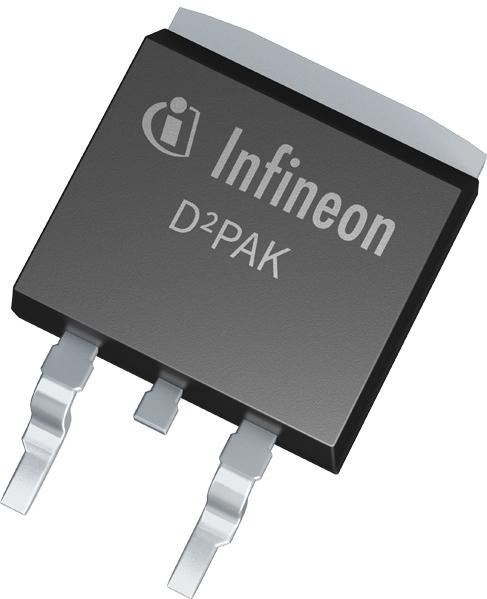

| Lieferantenverpackung | D2PAK |
| Stiftanzahl | 3 |
| Leitungsform | Gull-wing |
