Analog Devices: Präzision bei geringer Bandbreite
Diese von ADI Ingenieuren sorgfältig zusammengestellten Signalketten optimieren die Leistung von Systemen im DC-Bereich bis ca. 10 kHz.
ADI hat Präzisionsverstärker, Spannungsreferenzen, Analog-Digital-Wandler (A/D-W), Digital-Analog-Wandler (D/A-W), Schaltungsschutz und Isolationskomponenten kombiniert, um präzise Signalketten mit geringer Bandbreite zu schaffen. Diese Lösungen ermöglichen es Systementwicklern, Produkte im Hinblick auf ihre wichtigsten Parameter zu entwickeln und zu optimieren. In Verbindung mit einem Portfolio von Instrumenten zur Designunterstützung bieten diese Signalketten einen vereinfachten Designprozess, der eine schnellere Markteinführung ermöglicht.
Analog Devices (ADI) bietet Präzisionssignalketten mit geringer Bandbreite, die sich zur Optimierung der Leistung von Systemen mit Signalen im DC-Bereich bis etwa 10 kHz eignen. Präzisionssignalketten mit schmaler Bandbreite bieten Spezifikationen für niedrige Frequenzen und liefern eine erstklassige Genauigkeit, Stabilität und Auflösung. Sie ermöglichen robuste, wiederholbare und qualitativ hochwertige Mess- und Antriebslösungen für die anspruchsvollsten Präzisionsaufgaben.

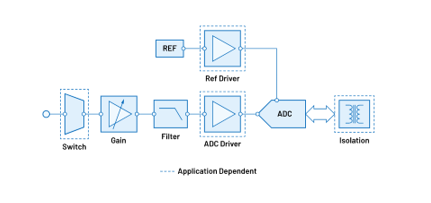

Anpassbare Spannungs- und Strommessung
Signalkettenoptionen, die erstklassige Genauigkeit, Stabilität und Wiederholbarkeit für die Messung von Gleichstrom- und Niederfrequenzsignalen bieten.
Niedrigstes Rauschen
Niedrigster Drift
| Schalter | Verstärkung | A/D-W-Treiber | REF | REF-Treiber | A/D-W | Isolation |
|---|---|---|---|---|---|---|
| ADG1211 Geringe Kapazität, geringe Ladungsträgerinjektion, ±15 V/+12 V Vierfach-SPST-Schalter JETZT KAUFEN |
ADA4625-1 36 V, 18 MHz, geräuscharm, schnell einstellende Einzelversorgung, RRO, JFET Op-Amp JETZT KAUFEN |
ADA4523-1 36 V, rauscharm, driftfreier OP-Amp JETZT KAUFEN |
LTZ1000 0,05 ppm/°C, thermostatisiert, ultrapräzise Spannungsreferenz JETZT KAUFEN |
ADA4523-1 36 V, rauscharm, driftfreier OP-Amp JETZT KAUFEN |
AD4630-24 Zweikanal, 24-Bit, 2 Msps, energiesparender SAR A/D-W JETZT KAUFEN |
ADuM141E Robuster, Vierkanal-Isolator mit Ausgangsfreigabe und 1 Rückwärtskanal JETZT KAUFEN |
Niedrige Latenzzeitmessung
| Schalter | Verstärkung | A/D-W-Treiber | REF | A/D-W | Isolation |
|---|---|---|---|---|---|
| ADG5421F ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter JETZT KAUFEN |
LTC6373 36 V, vollständig differenzieller programmierbarer Verstärker für Geräte mit 25 pA Eingangs-Bias-Strom JETZT KAUFEN |
ADA4896-2 1 nV/√ Hz, Rail-to-Rail-Ausgangsverstärker mit niedriger Leistung JETZT KAUFEN |
LTC6655LN Präzisionsreferenzen mit 0,25 ppm Rauschen und geringem Drift JETZT KAUFEN |
AD4630-24 Zweikanal, 24-Bit, 2 Msps, energiesparender SAR A/D-W JETZT KAUFEN |
ADuM141E Robuster, Vierkanal-Isolator mit Ausgangsfreigabe und 1 Rückwärtskanal JETZT KAUFEN |
Optimale Präzision – Herausragende Stabilität
| Schalter | Verstärkung | REF | A/D-W | Isolation |
|---|---|---|---|---|
| ADG5421F ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter JETZT KAUFEN |
ADA4522-2 Duale, 55 V, EMI-verstärkte, driftfreie, extrem rauscharme Rail-to-Rail-Operationsverstärker JETZT KAUFEN |
LTC6655LN Präzisionsreferenzen mit 0,25 ppm Rauschen und geringem Drift JETZT KAUFEN |
AD7177-2 32-Bit, 10 kSPS, Sigma-Delta-A/D-W mit 100 µs Einschwingzeit und echten Rail-to-Rail-Puffern JETZT KAUFEN |
ADuM1441 Micropower-Vierkanal-Digitalisolator, Standardwert hoch (3/1 Kanaldirektionalität) JETZT KAUFEN |
Ressourcen

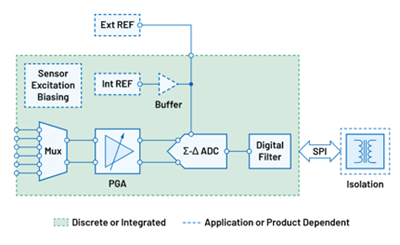

Vollständig integrierte Spannungs- und Strommessung
Kompakte Signalkettenoptionen mit hervorragender Leistung für die Messung von Gleichstrom- und Niederfrequenzsignalen.
Multiplexed - bereit für genauigkeitsoptimierte Sensoren
| REF | A/D-W | Isolation |
|---|---|---|
| LTC6655LN Präzision mit 0,25 ppm Rauschen und geringer Drift Referenzen JETZT KAUFEN |
AD7190 4,8 kHz extrem rauscharmer 24-Bit Sigma-Delta A/D-W mit PGA JETZT KAUFEN |
ADuM141E Robuster, Vierkanal-Isolator mit Ausgangsfreigabe und 1 Rückwärtskanal JETZT KAUFEN |
Klein - mit geringer Leistungsaufnahme - bereit für Sensoren
| REF | A/D-W | Isolation |
|---|---|---|
| ADR4550 Hochpräzise Spannungsreferenz mit 5,0 V, extrem rauscharm JETZT KAUFEN |
AD7124-4 AD7124-8 4/8-Kanal, rauscharm, geringer Stromverbrauch, 24-Bit, Sigma-Delta A/D-W mit PGA und Referenz AD7124-4 KAUFEN AD7124-8 KAUFEN |
ADuM1441 Micropower-Vierkanal-Digitalisolator, Standardwert hoch (3/1 Kanaldirektionalität) JETZT KAUFEN |
Optimierte Dichte und Latenz, bereit für Sensoren
| Datenerfassungslösung | Isolation |
|---|---|
| LTC2358-18 Gepuffert oktal, 18-Bit, 200 ksps/Kanal differentiell ±10,24 V A/D-W mit 30 Vp-p Gleichtaktbereich JETZT KAUFEN |
ADN4624 5,7 kV rms/1,5 kV rms, Vierkanal-Low-Voltage Differential Signalling (LVDS) 2,5 Gigabit-Isolator JETZT KAUFEN |
Ressourcen

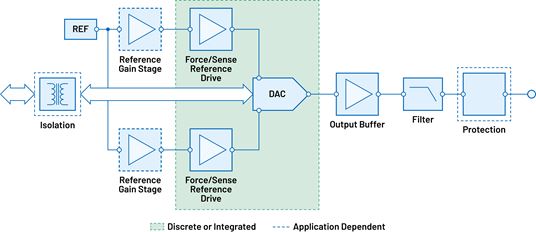

Adaptive Spannungssteuerung
Signalkettenoptionen, die eine hochpräzise, hochstabile programmierbare Spannungsquelle bieten.
Optimiert in Bezug auf Rauschen und Stabilität
| REF | Referenz-Verstärkungsstufe | Kraft-/Sensorreferenzlaufwerk | Isolation | D/A-W | Ausgangspuffer | Schutz |
|---|---|---|---|---|---|---|
| LTZ1000 0,05 ppm/°C, thermostatisiert, ultrapräzise Spannungsreferenz JETZT KAUFEN |
ADA4077 Hochpräziser Einzelverstärker mit niedrigem Offset und Drift, 4 MHz und 7 nV/√Hz JETZT KAUFEN |
AD8676 Ultrapräzision, 36 V, 2,8 nV/√Hz, Dual RRO Op Amp JETZT KAUFEN |
ADuM1441 Micropower 4-Kanal Digitalisolator, Standardwert hoch (3/1 Kanaldirektionalität) JETZT KAUFEN |
AD5791 1 ppm, 20-Bit, ±1 LSB INL, Spannungsausgang D/A-W JETZT KAUFEN |
AD8675 36 V Präzision, 2,8 nV/ √Hz Rail-to-Rail-Ausgang Op-Amp JETZT KAUFEN |
ADG5401F Fehlerschutz, 6 Ω RON, SPST Schalter mit 0,6 kΩ Feedback-Kanal JETZT KAUFEN |
Optimiert in Bezug auf Dichte
| REF | Referenz-Verstärkungsstufe | Isolation | D/A-W | Ausgangspuffer | Schutz |
|---|---|---|---|---|---|
| LTC6655 Präzisionsreferenzen mit geringer Drift, 0,25 ppm Rauschen und 2 ppm/°C JETZT KAUFEN |
ADA4077 Hochpräziser Einzelverstärker mit niedrigem Offset und Drift, 4 MHz und 7 nV/√Hz JETZT KAUFEN |
ADuM1441 Hochpräziser Einzelverstärker mit niedrigem Offset und Drift, 4 MHz und 7 nV/√Hz JETZT KAUFEN |
AD5790 Systembereit 20-Bit, ±2 LSB INL, Spannungsausgang D/A-W JETZT KAUFEN |
AD8675 36 V Präzision, 2,8 nV/√Hz Rail-to-Rail-Ausgang Op-Amp JETZT KAUFEN |
ADG5401F Fehlerschutz, 6 Ω RON, SPST Schalter mit 0,6 kΩ Feedback-Kanal JETZT KAUFEN |
Optimiert in Bezug auf die Kosten
| REF | Puffer | Isolation | D/A-W | Puffer | Schutz |
|---|---|---|---|---|---|
| LTC6655 Präzisionsreferenzen mit geringer Drift, 0,25 ppm Rauschen und 2 ppm/°C JETZT KAUFEN |
ADA4077 Hochpräziser Einzelverstärker mit niedrigem Offset und Drift, 4 MHz und 7 nV/√Hz JETZT KAUFEN |
ADuM1441 Micropower 4-Kanal Digital Isolator, Standardwert hoch (3/1 Kanaldirektionalität) JETZT KAUFEN |
LTC2756 Serieller 18-Bit SoftSpan IOUT D/A-W JETZT KAUFEN |
AD8675 36 V Präzision, 2,8 nV/√Hz Rail-to-Rail-Ausgang Op-Amp JETZT KAUFEN |
ADG5401F Fehlerschutz, 6 Ω RON, SPST Schalter mit 0,6 kΩ Feedback-Kanal JETZT KAUFEN |
Ressourcen
Erzeugung von Sinuswellenspannung
Signalketten mit extrem geringer Verzerrung, hoher Genauigkeit, Stabilität und Wiederholbarkeit bei einfachem Design.
Optimierte Leistung
| REF | Referenz-Verstärkungsstufe | Kraft-/Sensorreferenzlaufwerk | Isolation | D/A-W | Ausgangspuffer | Schalter für Sample and Hold Glitch-Reduktion |
|---|---|---|---|---|---|---|
| LTC6655 Präzisionsreferenzen mit geringer Drift, 0,25 ppm Rauschen und 2 ppm/°C JETZT KAUFEN |
ADA4077 Hochpräziser Einzelverstärker mit niedrigem Offset und Drift, 4 MHz und 7 nV/√Hz JETZT KAUFEN |
AD8676 Ultrapräzision, 36 V, 2,8 nV/√Hz, Dual RRO OP-Amp JETZT KAUFEN |
ADuM1441 Micropower Vierfach- Kanal Digitalisolator Standardwert hoch (3/1 Kanaldirektionalität) JETZT KAUFEN |
AD5791 1 ppm, 20-Bit, ±1 LSB INL, Spannungsausgang D/A-W JETZT KAUFEN |
AD8676 Ultrapräzision, 36 V, 2,8 nV/√Hz, Dual RRO OP-Amp JETZT KAUFEN |
ADG1236 ±15 V/12 V iCMOS, Dual-SPDT-Schalter JETZT KAUFEN |
| Sample and Hold Glitch Reduzierung Verstärker |
Schutz |
|---|---|
| AD8676 Ultrapräzision, 36 V, 2,8 nV/√Hz, Dual RRO OP-Amp JETZT KAUFEN |
ADG5421F ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter JETZT KAUFEN |
Optimiert in Bezug auf Dichte
| REF | Referenzlaufwerk | Isolation | D/A-W | Ausgangspuffer | Differenzverstärker | Schutz |
|---|---|---|---|---|---|---|
| LTC6655 Präzisionsreferenzen mit geringer Drift, 0,25 ppm Rauschen und 2 ppm/°C JETZT KAUFEN |
ADA4077 Hochpräziser Einzelverstärker mit niedrigem Offset und Drift, 4 MHz und 7 nV/√Hz JETZT KAUFEN |
ADuM1441 Micropower 4-Kanal Digitalisolator, Standardwert hoch (3/1 Kanaldirektionalität) JETZT KAUFEN |
LTC2758 2-fache seriell 18-Bit SoftSpan IOUT D/A-W JETZT KAUFEN |
LT1468 90 MHz, 22 V/µs Operationsverstärker JETZT KAUFEN |
AD8274 Sehr geringe Verzerrung, Präzisionsunterschied Verstärker JETZT KAUFEN |
ADG5421F ±60 V Fehlerschutz und -erkennung, 11 Ω RON, Dual-SPST-Schalter JETZT KAUFEN |
Ressourcen
| Technische Artikel | Videos | |||
| Hochpräzise Spannungsquelle | AD5791: 1 PPM D/A-W, der erste echte 20-bit D/A-W der Branche |
|||
