1.23 to 75V DC to DC Single Output Power Supply for Automotive

Referenzdesign unter Verwendung des Teils LM5118MH von Texas Instruments

Vergrößern

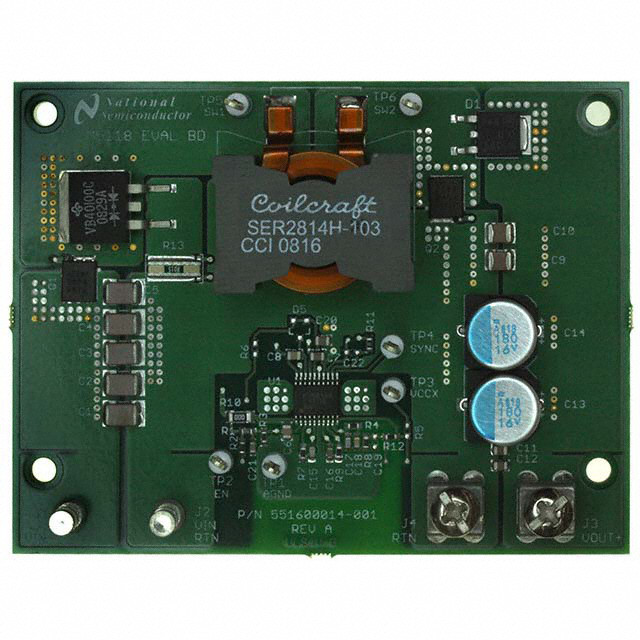

LM5118EVAL Image
LM5118EVAL Schematic
Bilder 1 / 2

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Zugehörige Dokumente

Für Endprodukte

  • Automotive and Transportation

Beschreibung

  • LM5118 evaluation board is designed to provide design engineer with a fully functional, Emulated Current Mode Control, buck-boost power converter to evaluate LM5118 controller IC

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    5 to 75 V
  • Output Voltage
    1.23 to 75 V
  • Output Current
    0 to 3 A
  • Efficiency
    95 %
  • Topology
    Buck Boost

Empfohlene Bauteile (6)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LM5118MH Texas Instruments DC to DC Controllers Dc/DC Cntrlr Single-Out Step Down/Step Up 500kHz 20-Pin Htssop Ep Tube In den Warenkorb
LM5118MHX/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down/Step Up 500kHz 20-Pin HTSSOP EP T/R In den Warenkorb
LM5118MH/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down/Step Up 500kHz 20-Pin HTSSOP EP Tube In den Warenkorb
LM5118MHX Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down/Step Up 500kHz 20-Pin HTSSOP EP T/R In den Warenkorb
LM5118MHX/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down/Step Up 500kHz 20-Pin HTSSOP EP T/R In den Warenkorb
LM5118MH/NOPB Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down/Step Up 500kHz 20-Pin HTSSOP EP Tube In den Warenkorb
