71M6533-DB, Demonstration Board for evaluating the 71M6533 device for 3-phase electronic power metering applications

Referenzdesign unter Verwendung des Teils 71M6533-IGT von Analog Devices

Vergrößern

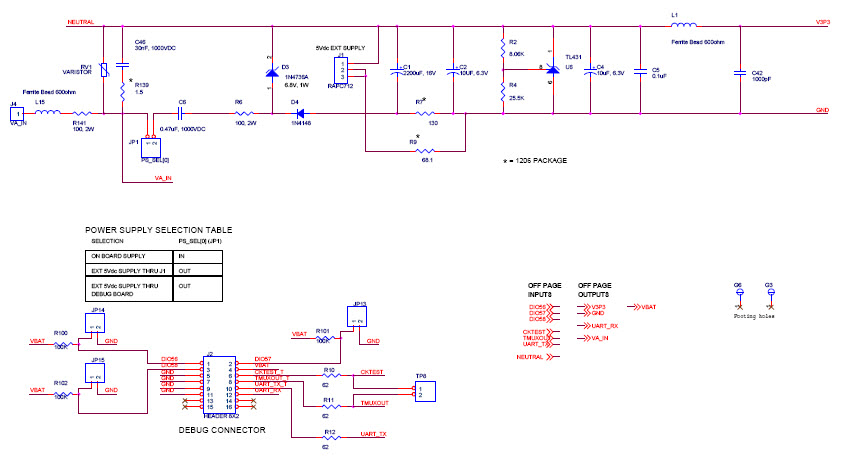

Schematic (Sheet 1 of 3)

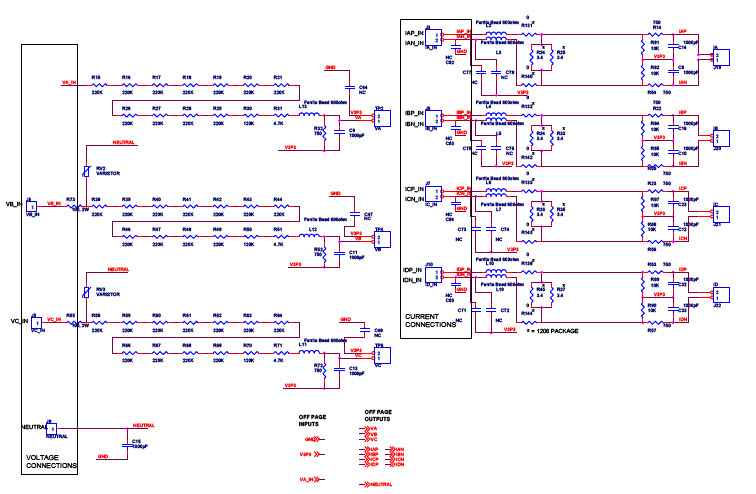

Schematic (Sheet 2 of 3)

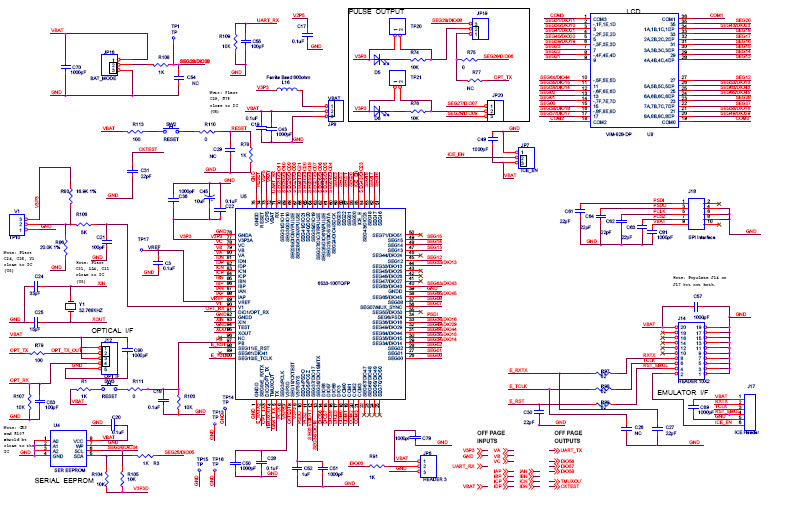

Schematic (Sheet 3 of 3)
Bilder 1 / 3

Hersteller

Analog Devices
  • Anwendungskategorie
    Messen und Überwachen
  • Produkttyp
    Energiemesser

Für Endprodukte

  • Industrial

Beschreibung

  • 71M6533-DB, Demonstration Board for evaluating the 71M6533 device for 3-phase electronic power metering applications. It incorporates a 71M6533 integrated circuit, peripheral circuitry such as a serial EEPROM, emulator port, and on-board power supply as well as a USB-to-serial adapter that allows a connection to a PC through the USB port. The demo board allows the evaluation of the 71M6533 energy meter chip for measurement accuracy and overall system use

Empfohlene Bauteile (3)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
AT24C256BN-10SU-1.8-T Microchip Technology EEPROM EEPROM Serial-2Wire 256K-bit 32K x 8 2.5V/3.3V/5V 8-Pin SOIC T/R In den Warenkorb
TL431AIDR Texas Instruments Voltage References V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC T/R In den Warenkorb
ECS-.327-12.5-17X-TR ECS, Inc. International Crystals Crystal 0.032768MHz ±20ppm (Tol) 12.5pF FUND 50000Ohm 4-Pin SMD T/R In den Warenkorb
