AD9236BCP-80EBZ, LFCSP Evaluation Board for Evaluating the AD9236BCP 12-Bit, 80 MSPS A/D Converter

Referenzdesign unter Verwendung des Teils AD9236BCPZ-80 von Analog Devices

Vergrößern
Analog Inputs and DUT (Sheet 1 of 3)
Digital Path (Sheet 2 of 3)

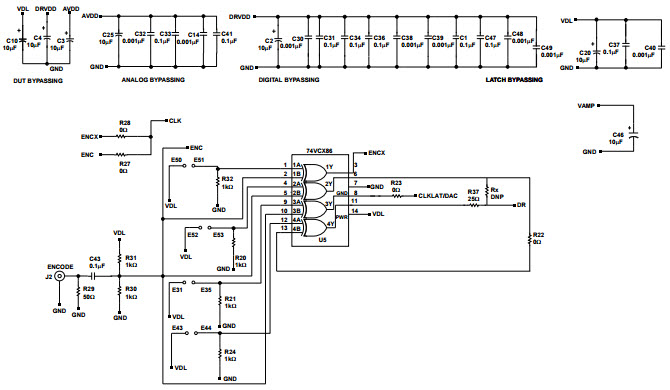

Clock Input (Sheet 3 of 3)
Bilder 1 / 3

Hersteller

Analog Devices
  • Anwendungskategorie
    Datenkonvertierung
  • Produkttyp
    Analog zu Digital Wandlung

Für Endprodukte

  • Battery Powered Instrument
  • Communication Receiver
  • Handheld Electronics
  • Medical Imaging
  • Oscilloscope

Beschreibung

  • AD9236BCP-80EBZ, LFCSP Evaluation Board for the AD9236 is a monolithic, single 3V supply, 12-bit, 80 MSPS analog-to-digital converter featuring a high performance sample-and-hold amplifier (SHA) and voltage reference. The AD9236 uses a multistage differential pipelined architecture with output error correction logic to provide 12-bit accuracy at 80-MSPS and guarantee no missing codes over the full operating temperature range

Haupteigenschaften

  • ADC Resolution
    12 Bit
  • ADC Sampling Rate
    80M SPS

Empfohlene Bauteile (4)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
AD8351ARMZ-REEL7 Analog Devices RF Amplifiers RF Amp Single DIFF Amp 5.5V 10-Pin MSOP T/R In den Warenkorb
AD8351ARMZ Analog Devices RF Amplifiers RF Amp Single DIFF Amp 5.5V 10-Pin MSOP Tube In den Warenkorb
AD8351ARM-R2 Analog Devices RF Amplifiers RF Amp Single DIFF Amp 5.5V 10-Pin MSOP T/R In den Warenkorb
AD9236BCPZ-80 Analog Devices Analog to Digital Converters - ADCs 1-Channel Single ADC Pipelined 80Msps 12-bit Parallel 32-Pin LFCSP EP Tray In den Warenkorb
