CC2530ZNP-REFDES, CC2530ZNP Target Board Reference Design

Referenzdesign unter Verwendung des Teils CC2530F von Texas Instruments

Vergrößern

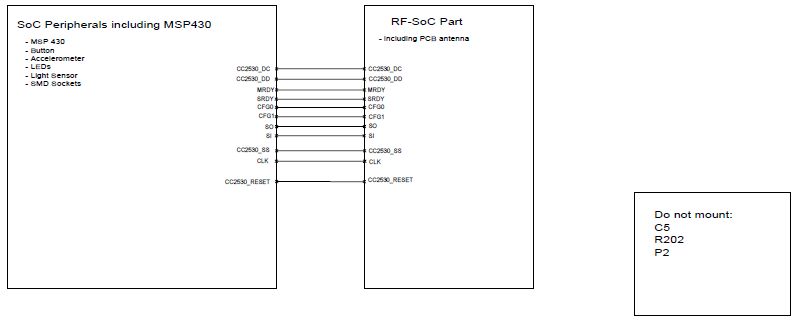

CC2530ZNP Block Diagram (Sheet 1 of 3)

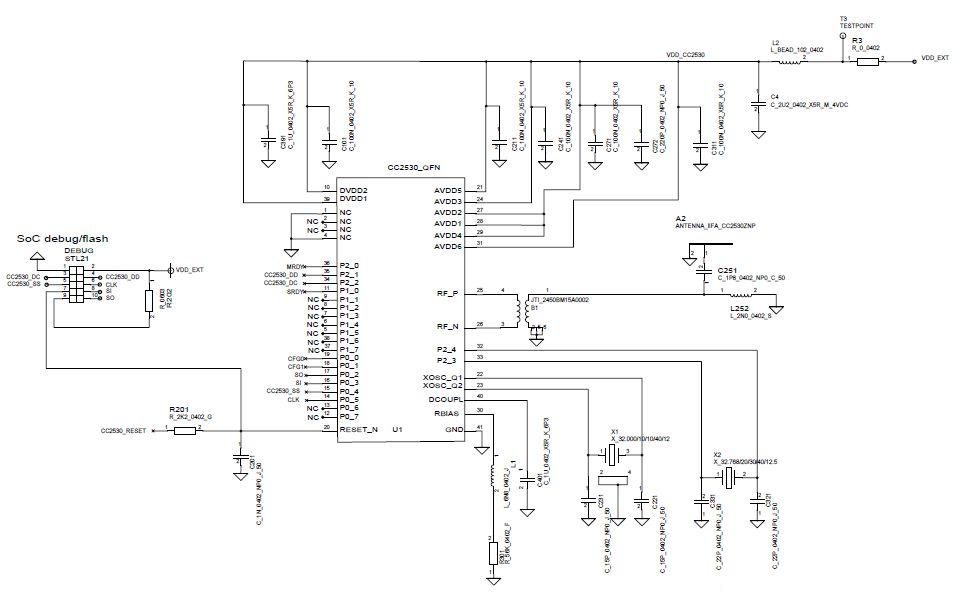

CC2530ZNP Schematic (Sheet 2 of 3)

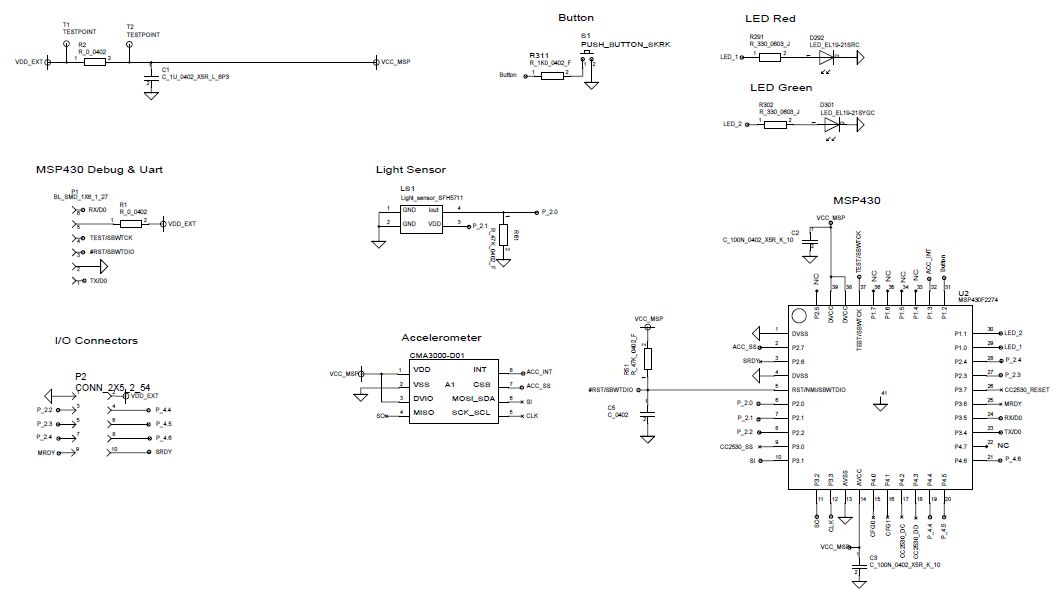

CC2530ZNP Schematic (Sheet 3 of 3)
Bilder 1 / 3

Hersteller

Texas Instruments
  • Anwendungskategorie
    Drahtlose Kommunikation
  • Produkttyp
    Hochfrequenz Transceiver

Zugehörige Dokumente

Für Endprodukte

  • Building Management
  • Consumer Electronics
  • Health System
  • Home Appliances
  • Lighting
  • Remote Control
  • System Monitoring and Control
  • Wireless
  • Wireless Sensor

Beschreibung

  • CC2530ZNP-REFDES, CC2530ZNP Target Board Reference Design for the CC2530 RF Transceiver

Haupteigenschaften

  • Communication Standard
    RX/TX

Empfohlene Bauteile (12)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
SFH 5711-2/3-Z ams OSRAM Ambient Light Sensors Light to Current Ambient Light Sensor 5V 4-Pin Chip LED T/R Automotive AEC-Q101 In den Warenkorb
MSP430F2274IRHAT Texas Instruments Microcontrollers - MCUs MCU 16-bit MSP430 RISC 32KB Flash 2.5V/3.3V 40-Pin VQFN EP T/R In den Warenkorb
MSP430F2274IRHAR Texas Instruments Microcontrollers - MCUs MCU 16-bit MSP430 RISC 32KB Flash 2.5V/3.3V 40-Pin VQFN EP T/R In den Warenkorb
SFH 5711-2/3-Z ams OSRAM Ambient Light Sensors Light to Current Ambient Light Sensor 5V 4-Pin Chip LED T/R Automotive AEC-Q101 In den Warenkorb
CC2530F256RHAR Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
CC2530F64RHAT Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
CC2530F64RHAR Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
CC2530F128RHAR Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
CC2530F32RHAR Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
CC2530F32RHAT Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
CC2530F128RHAT Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
CC2530F256RHAT Texas Instruments 802.15.4 LR-WPAN 802.15.4/ZigBee/RF4CE SOC 2507MHz 250Kbps 40-Pin VQFN EP T/R In den Warenkorb
