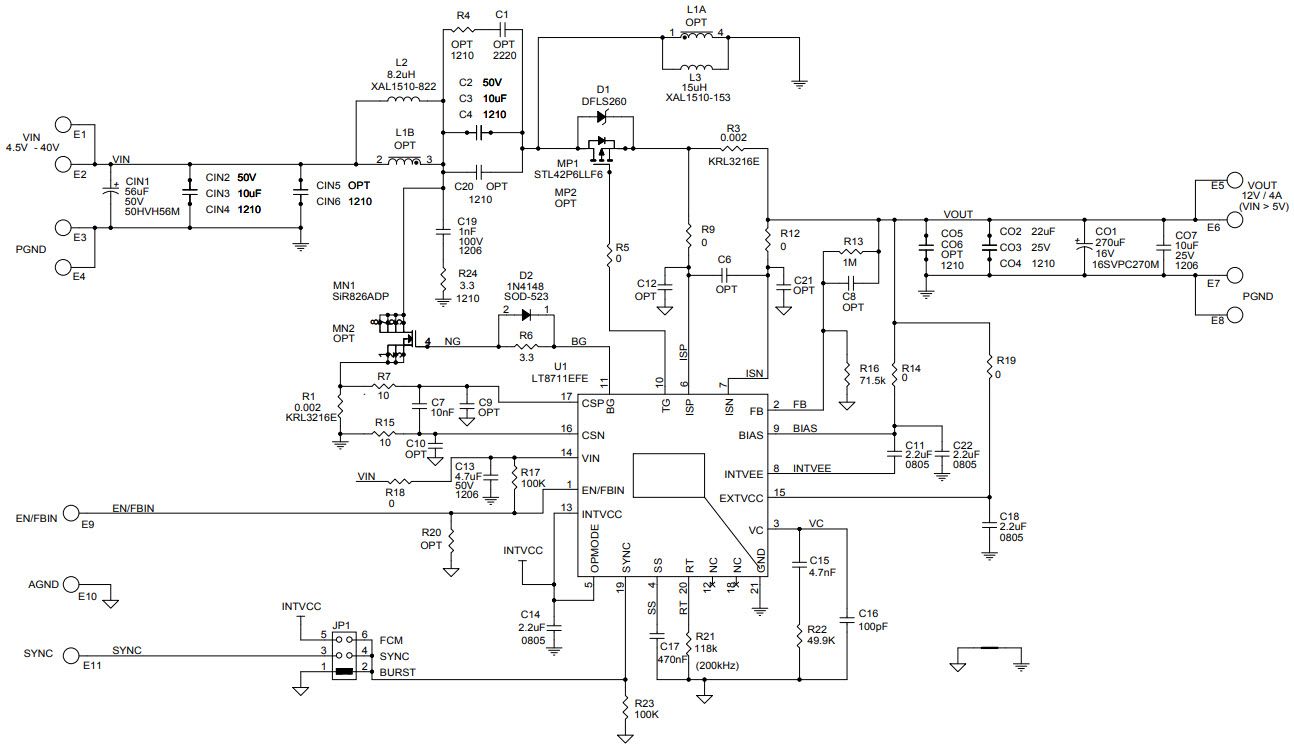

DC2234A, Demo Board Using LT8711 Micropower Synchronous SEPIC Converter

Referenzdesign unter Verwendung des Teils LT8711EFE#PBF von Analog Devices

Vergrößern
Bilder 1 / 1

Hersteller

Analog Devices
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil
Kaufen

Zugehörige Dokumente

Für Endprodukte

  • Battery-Powered Applications

Beschreibung

  • DC2234A, Demonstration Circuit is a synchronous SEPIC converter featuring the LT8711 multi topology switching controller. The LT8711 is a current mode PWM DC/DC controller with a dual input LDO to optimize gate driver efficiency. Ultralow 15 uA quiescent current in low noise Burst Mode operation achieves high efficiency at very light loads and helps extend the run-time in battery powered applications when in standby mode. The LT8711 switching frequency can be programmed either via oscillator resistor or external clock over a 100kHz to 750kHz range

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    4.5 to 40 V
  • Output Voltage
    12 V
  • Output Current
    4 A
  • Efficiency
    92 %
  • Topology
    SEPIC

Empfohlene Bauteile (1)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LT8711EFE#PBF Analog Devices DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down/Step Up 825kHz 20-Pin TSSOP EP Tube In den Warenkorb
