DC2255A, Demo Board for LTC3106EUDC with 0.35V = VIN = 5.1V, Vout = 1.8/2.2/3.3/5V @ 300mA Buck-Boost Converter

Referenzdesign unter Verwendung des Teils LTC3106EUDC#PBF von Analog Devices

Vergrößern
DC2255A Image (Sheet 1 of 3)

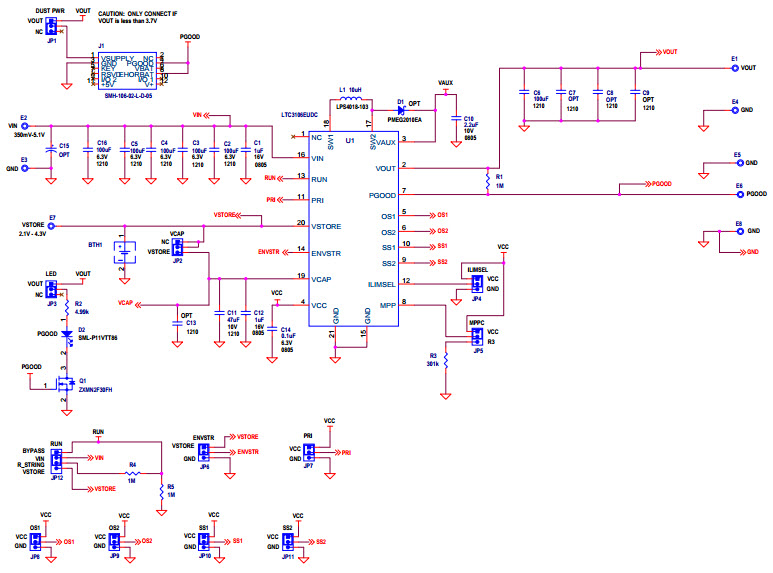

DC2255A Schematic (Sheet 2 of 3)

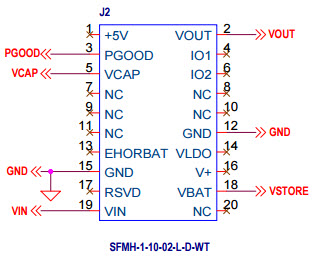

DC2255A Schematic (Sheet 3 of 3)
Bilder 1 / 3

Hersteller

Analog Devices
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil
Kaufen

Zugehörige Dokumente

Für Endprodukte

  • Power Supplies
  • Test and Measurement

Beschreibung

  • DC2255A, Demonstration Circuit features the LTC3106 an Ultra Low input voltage buck-boost DC/DC converter with automatic PowerPath management optimized for multisource, low power systems. The DC2255A has four user-selectable output voltages of 1.8V, 2.2V, 3.3V and 5V. Output current can be up to 300mA (for VIN > VOUT). The LTC3106 operates with input voltages as low as 0.35V and Burst Mode operation architecture allows it to run very efficiently with as little as 1.6uA of input current at no load

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    0.35 to 5.1 V
  • Output Voltage
    1.8|2.2|3.3|5 V
  • Output Current
    0.3 A
  • Topology
    Buck Boost

Empfohlene Bauteile (1)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LTC3106EUDC#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 0.25V to 5.1V Non-Inv/Inv/Step Up/Step Down Single-Out 1.8V/2.2V/3.3V/5V 0.3A 20-Pin QFN EP Tube In den Warenkorb
