HVLED805 evaluation board: insulated LED driver with primary current control

Referenzdesign unter Verwendung des Teils HVLED805 von STMicroelectronics

Vergrößern

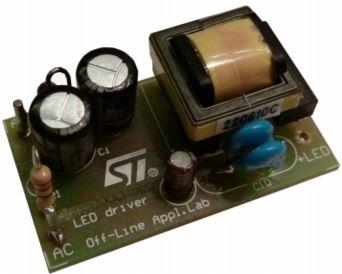

EVALHVLED805 Image

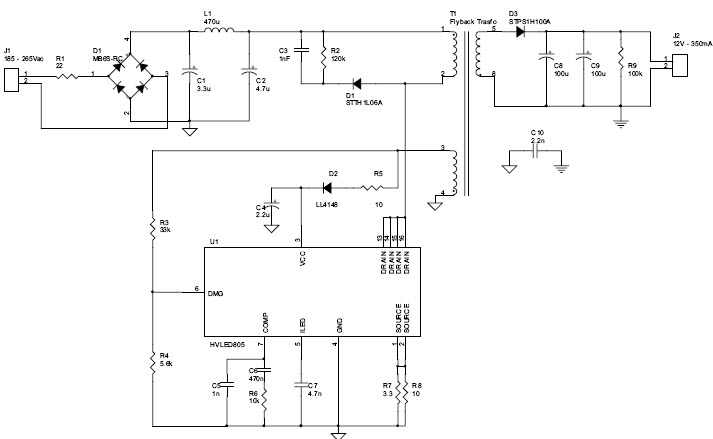

EVALHVLED805 Schematic
Bilder 1 / 2

Hersteller

STMicroelectronics
  • Anwendungskategorie
    Beleuchtung
  • Produkttyp
    LED Treiber
Kaufen

Zugehörige Dokumente

Für Endprodukte

  • LED Lighting

Beschreibung

  • EVALHVLED805 is a demonstration board equipped with new HVLED805 PWM current mode LED driver and is designed for European mains. It can control, with very good accuracy, from 1 to 3 LEDs having a nominal current of 350mA

Haupteigenschaften

  • Input Voltage
    185 to 265 (AC) V
  • Output Voltage
    12 V
  • Output Current
    0.35 A
  • Output Power
    4.2 W
  • Number of Derived Elements
    1 to 3

Empfohlene Bauteile (1)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
HVLED805TR STMicroelectronics LED Drivers LED Driver 1700uA Supply Current 16-Pin SO N T/R In den Warenkorb
