LTC3440, Simple Lithium-Ion to 3.3V Converter at 600mA

Referenzdesign unter Verwendung des Teils LTC3440 von Analog Devices

Vergrößern
Bilder 1 / 1

Hersteller

Analog Devices
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Für Endprodukte

  • Desktop PC
  • Digital Camera
  • Instrumentation and Measurement
  • MP3 Player

Beschreibung

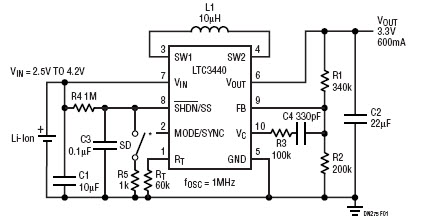

  • LTC3440, Simple Lithium-Ion to 3.3V Converter at 600mA. The operating frequency is programmed to 1MHz and soft-start is incorporated with R4 and C3

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    2.5 to 4.2 V
  • Output Voltage
    3.3 V
  • Output Current
    0.6 A
  • Output Power
    2 W
  • Efficiency
    93 %
  • Topology
    Single-Ended Primary Inductance

Empfohlene Bauteile (3)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LTC3440EDD#TR Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.5V to 5.5V Synchronous Step Down/Synchronous Step Up Single-Out 2.5V to 5.5V 0.6A 10-Pin DFN EP T/R In den Warenkorb
LTC3440EMS#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.5V to 5.5V Synchronous Step Down/Synchronous Step Up Single-Out 2.5V to 5.5V 0.6A 10-Pin MSOP Tube In den Warenkorb
LTC3440EMS#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.5V to 5.5V Synchronous Step Down/Synchronous Step Up Single-Out 2.5V to 5.5V 0.6A 10-Pin MSOP T/R In den Warenkorb
