LTC3522, Li-Ion to 3.3V at 300mA and 1.8V at 200mA

Referenzdesign unter Verwendung des Teils LTC3522 von Analog Devices

Vergrößern
Bilder 1 / 1

Hersteller

Analog Devices
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Mehrfach Gleichspannungs Netzteil

Für Endprodukte

  • Portable

Beschreibung

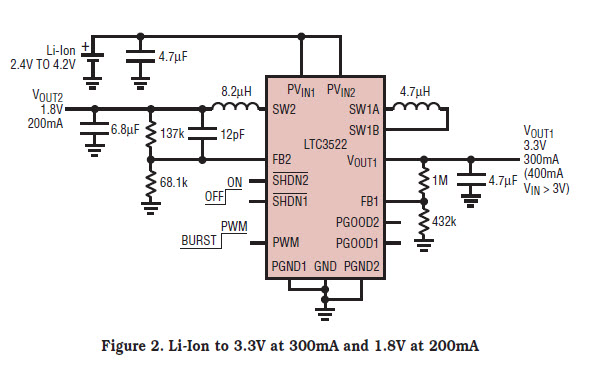

  • Circuit shows LTC3522 combines a monolithic buck-boost converter and synchronous buck. Voltage can be set as low as 2.2V or as high as 5.25V. With a 3.3V output, the buck-boost converter is able to supply a 300mA load current over the full 2.4V to 5.5V input voltage range

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    2.4 to 4.2 V
  • Output Voltage
    1.8|3.3 V
  • Output Current
    0.2@1.8V|0.4@3.3V A
  • Efficiency
    95 %
  • Topology
    Buck Boost

Empfohlene Bauteile (2)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LTC3522EUD#PBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.4V to 5.5V Synchronous Non-Inverting/Inverting/Step Up/Step Down Dual-Out 2.2V to 5.25V 0.4A/0.4A 16-Pin QFN EP Tube In den Warenkorb
LTC3522EUD#TRPBF Analog Devices DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.4V to 5.5V Synchronous Non-Inverting/Inverting/Step Up/Step Down Dual-Out 2.2V to 5.25V 0.4A/0.4A 16-Pin QFN EP T/R In den Warenkorb
