PMP10055.3, Wide Input Range (140Vac to 440Vac) Non Isolated Off-line Flyback Converter with Multiple Outputs

Referenzdesign unter Verwendung des Teils UCC28722DBV von Texas Instruments

Vergrößern

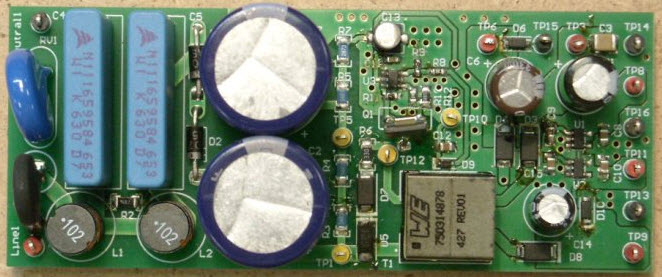

PMP10055.3 Image

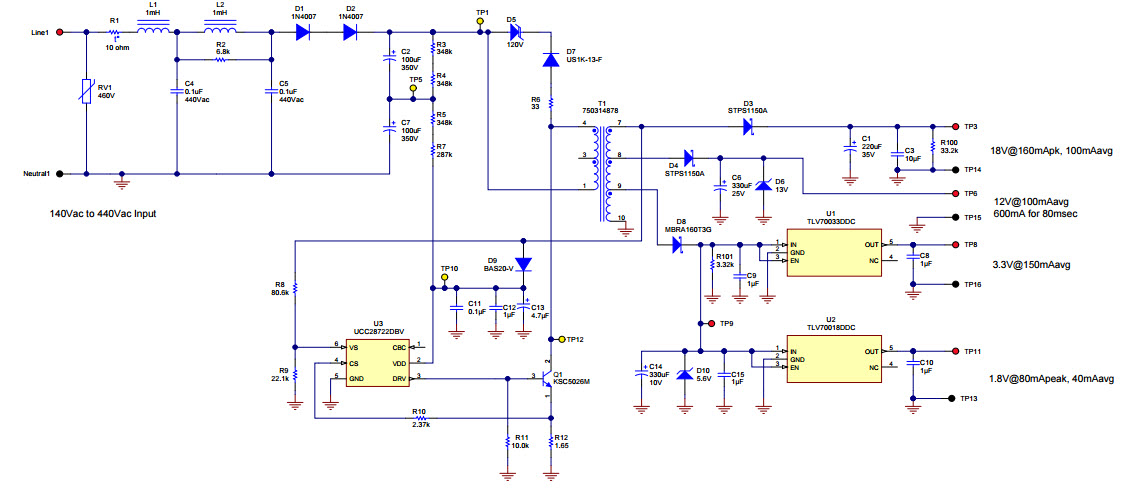

PMP10055.3 Schematic
Bilder 1 / 2

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Mehrfach Gleichspannungs Netzteil

Zugehörige Dokumente

Für Endprodukte

  • Power Quality Meter

Beschreibung

  • PMP10055.3, Wide Input Range (140Vac to 440Vac) Non Isolated Off-line Flyback Converter with Multiple Outputs. An energy metering device very often needs non-isolated power, since the neutral is connected to the ground of the output. This is a typical application, when 1.8V, 3.3V, 12V and 18V are needed to supply digital and analog loads. Even though a small transformer is employed, the PSU delivers 9W peak power

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    3.5 to 4.5 V
  • Output Voltage
    1.8 V
  • Output Current
    0.08 A
  • Output Power
    0.144 W
  • Topology
    Flyback

Empfohlene Bauteile (6)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
TLV70033DDCR Texas Instruments Linear Regulators LDO Regulator Pos 3.3V 0.2A 5-Pin TSOT-23 T/R In den Warenkorb
TLV70033DDCT Texas Instruments Linear Regulators LDO Regulator Pos 3.3V 0.2A 5-Pin TSOT-23 T/R In den Warenkorb
TLV70018DDCR Texas Instruments Linear Regulators LDO Regulator Pos 1.8V 0.2A 5-Pin TSOT-23 T/R In den Warenkorb
TLV70018DDCT Texas Instruments Linear Regulators LDO Regulator Pos 1.8V 0.2A 5-Pin TSOT-23 T/R In den Warenkorb
UCC28722DBVT Texas Instruments AC to DC Switching Converters AC to DC Switching Converter Flyback 23V 89kHz T/R 6-Pin SOT-23 In den Warenkorb
UCC28722DBVR Texas Instruments AC to DC Switching Converters AC to DC Switching Converter Flyback 23V 89kHz T/R 6-Pin SOT-23 In den Warenkorb
