PMP2831.1, Buck (3.3V @ 2A)

Referenzdesign unter Verwendung des Teils TPS40200D von Texas Instruments

Vergrößern

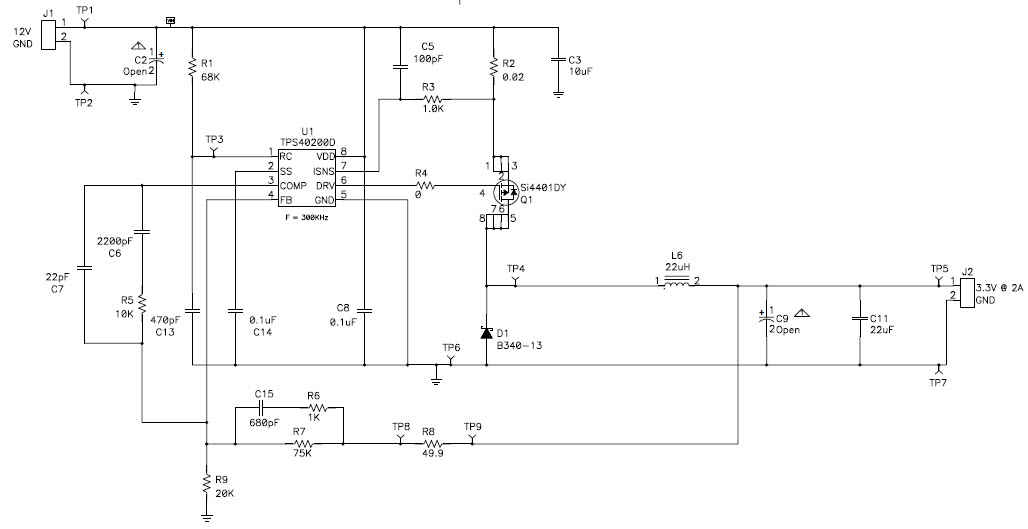

TPS40200 2x (Sheet 1 of 2)

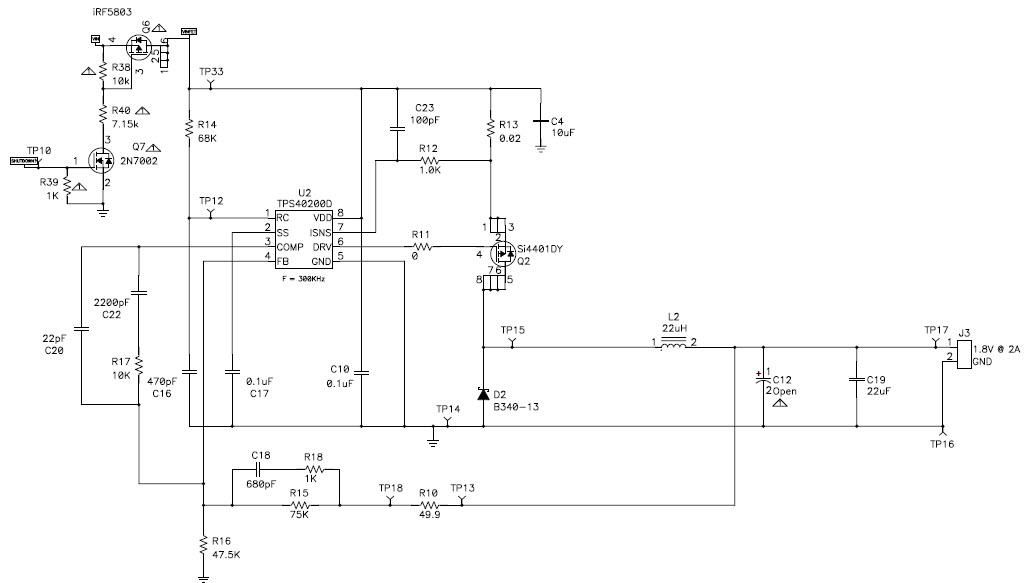

TPS40200 2x (Sheet 2 of 2)
Bilder 1 / 2

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Zugehörige Dokumente

Für Endprodukte

  • Industrial

Beschreibung

  • PMP2831.1, Buck (3.3V @ 2A). Buck (3.3V @ 2A)

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    4.5 to 20 V
  • Output Voltage
    3.3 V
  • Output Current
    2 A
  • Output Power
    6.6 W
  • Topology
    Buck

Empfohlene Bauteile (6)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
TPS40200D Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC Tube In den Warenkorb
TPS40200DR Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC T/R In den Warenkorb
TPS40200DG4 Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC Tube In den Warenkorb
TPS40200DRBR Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin VSON EP T/R In den Warenkorb
TPS40200DRG4 Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin SOIC T/R In den Warenkorb
TPS40200DRBT Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 500kHz 8-Pin VSON EP T/R In den Warenkorb
