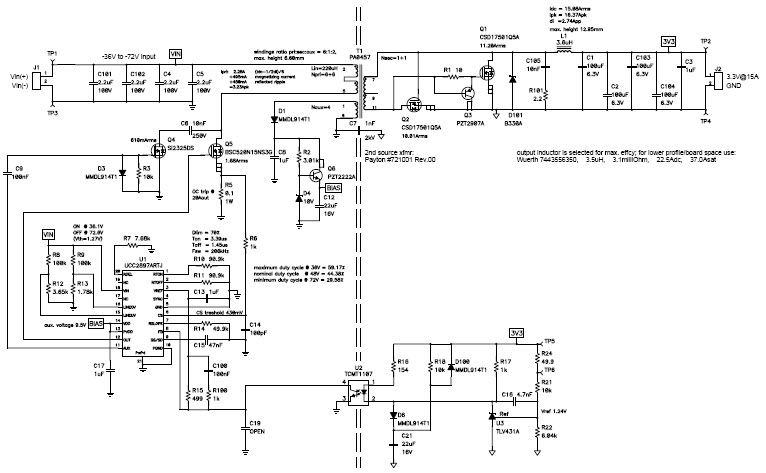

PMP7094, Low cost 50W telecom bus converter -48V to 3.3V Reference Design

Referenzdesign unter Verwendung des Teils UCC2897ARGP von Texas Instruments

Vergrößern
Bilder 1 / 1

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Zugehörige Dokumente

Für Endprodukte

  • Communications and Telecom
  • Power Over Ethernet

Beschreibung

  • PMP7094, Low cost 50W telecom bus converter -48V to 3.3V Reference Design. Low cost Active Clamp forward Converter shows best efficiency by easiest direct driven synchronous rectifiers

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    36 to 72 V
  • Output Voltage
    3.3 V
  • Output Current
    15 A
  • Output Power
    49.5 W
  • Topology
    Forward- Active Clamp

Empfohlene Bauteile (2)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
UCC2897ARGPR Texas Instruments PWM and Resonant Controllers Current Mode PWM Controller 2A 1000kHz 20-Pin VQFN EP T/R In den Warenkorb
UCC2897ARGPT Texas Instruments PWM and Resonant Controllers Current Mode PWM Controller 2A 1000kHz 20-Pin VQFN EP T/R In den Warenkorb
