PMP9774, Envelope-Tracking Power Supply Reference Design for Audio Power Amplifiers with TPS61088

Referenzdesign unter Verwendung des Teils TPS61088RHLR von Texas Instruments

Vergrößern

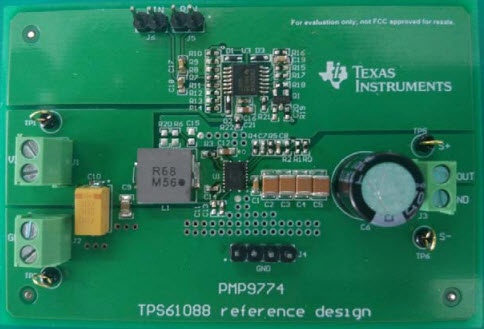

PMP9774 Image

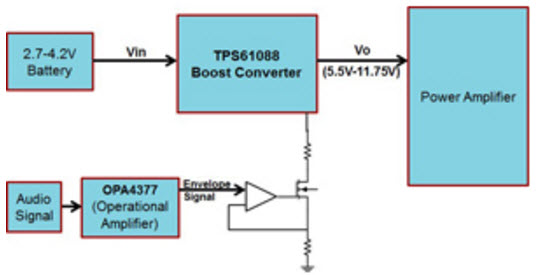

PMP9774 Block Diagram
PMP9774 Schematic
Bilder 1 / 3

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Zugehörige Dokumente

Für Endprodukte

  • Audio Dock
  • Wearable Electronics

Beschreibung

  • PMP9774, Envelope-Tracking Power Supply Reference Design for Audio Power Amplifiers with TPS61088. This reference design delivers an envelope-tracking power supply circuit for audio power amplifier (PA) with TPS61088. By adding an audio envelope signal to the FB pin, the TPS61088 output voltage can change in accordance with the envelope of the audio signal. So the TPS61088 provides a dynamically changing supply voltage to the PA. Thus the PA can always keep high efficiency in the whole output power range

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    2.7 to 4.2 V
  • Output Voltage
    5.5 V
  • Output Current
    2 A
  • Output Power
    11 W
  • Topology
    Boost- Synchronous

Empfohlene Bauteile (2)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
OPA4377AIPW Texas Instruments Operational Amplifiers - Op Amps Op Amp Quad Low Noise Amplifier R-R I/O 5.5V 14-Pin TSSOP Tube In den Warenkorb
TPS61088RHLR Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 2.7V to 12V Synchronous Step Up Single-Out 4.5V to 12.6V 3A 20-Pin VQFN EP T/R In den Warenkorb
