SLUU299A, 600W, 400V AC to DC Single Output Power Supply for Desktop PC Power Supply

Referenzdesign unter Verwendung des Teils UCC28060D von Texas Instruments

Vergrößern

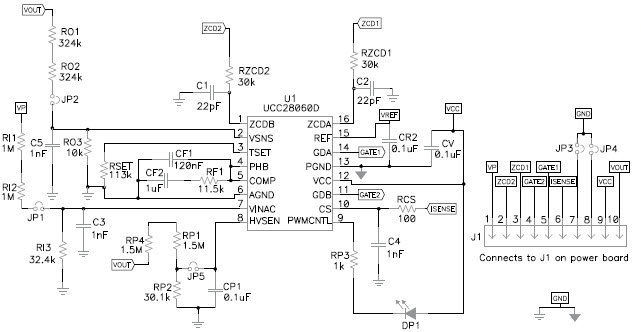

PR735 Controller Circuitry (Sheet 1 of 2)

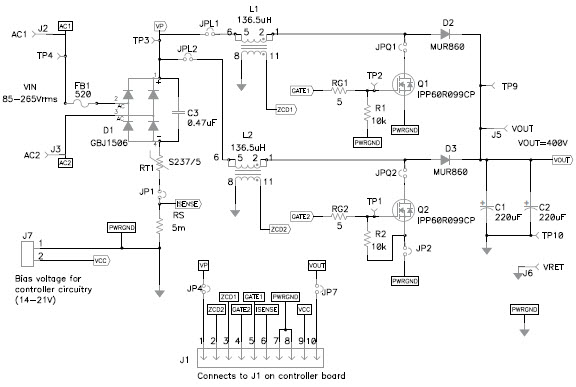

PR735 Power Stage (Sheet 2 of 2)
Bilder 1 / 2

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Wechsel- zu Gleichstrom Einfach Netzteil

Für Endprodukte

  • Desktop PC Power Supply
  • LCD TV
  • PDP TV
  • Plasma TV
  • Servers

Beschreibung

  • SLUU299A, 600W, 400V AC to DC Single Output Power Supply for Desktop PC Power Supply. Interleaved dual-phase transition-mode PFC converter providing a fixed 400-V output at up to 1.5A from an 85 VRMS to 265 VRMS ac input supply. This reference design requires an additional bias voltage of 15V at 100mA to power the UCC28060 device

Haupteigenschaften

  • Conversion Type
    AC to DC
  • Input Voltage
    85 to 265 (AC) V
  • Output Voltage
    400 V
  • Output Current
    1.5 A
  • Output Power
    600 W
  • Efficiency
    92 %
  • Topology
    Boost- PFC

Empfohlene Bauteile (4)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
UCC28060DR Texas Instruments Power Factor Correction - PFC Power Factor Correction Controller 500kHz 16-Pin SOIC T/R In den Warenkorb
UCC28060DRG4 Texas Instruments Power Factor Correction - PFC Power Factor Correction Controller 0.1mA 500kHz 16-Pin SOIC T/R In den Warenkorb
UCC28060DG4 Texas Instruments Power Factor Correction - PFC Power Factor Correction Controller 0.1mA 500kHz 16-Pin SOIC Tube In den Warenkorb
UCC28060D Texas Instruments Power Factor Correction - PFC Power Factor Correction Controller 500kHz 16-Pin SOIC Tube In den Warenkorb
