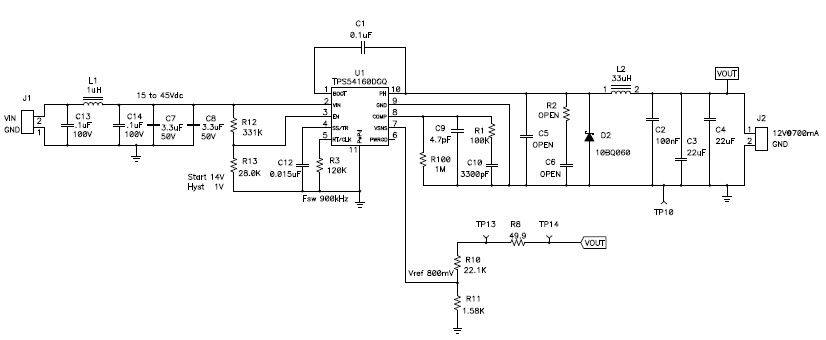

TPS54160, 12V @ 700mA

Referenzdesign unter Verwendung des Teils TPS54160DGQ von Texas Instruments

Vergrößern
Bilder 1 / 1

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Zugehörige Dokumente

Für Endprodukte

  • Consumer Electronics
  • Industrial

Beschreibung

  • Low cost non SR buck converter 12V @700mA w/ TPS54160

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    15 to 45 V
  • Output Voltage
    12 V
  • Output Current
    0.7 A
  • Output Power
    8.4 W
  • Topology
    Buck

Empfohlene Bauteile (4)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
TPS54160DGQ Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.5V to 60V Synchronous Step Down Single-Out 0.8V to 58V 1.5A 10-Pin HVSSOP EP Tube In den Warenkorb
TPS54160DGQG4 Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.5V to 60V Synchronous Step Down Single-Out 0.8V to 58V 1.5A 10-Pin HVSSOP EP Tube In den Warenkorb
TPS54160DGQR Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.5V to 60V Synchronous Step Down Single-Out 0.8V to 58V 1.5A 10-Pin HVSSOP EP T/R In den Warenkorb
TPS54160DGQRG4 Texas Instruments DC to DC Converter and Switching Regulator Chip Conv DC-DC 3.5V to 60V Synchronous Step Down Single-Out 0.8V to 58V 1.5A 10-Pin HVSSOP EP T/R In den Warenkorb
