UCC28019EVM, Evaluation Board for the UCC28019EVM 350-W PFC Converter

Referenzdesign unter Verwendung des Teils UCC28019D von Texas Instruments

Vergrößern
Bilder 1 / 1

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Wechsel- zu Gleichstrom Einfach Netzteil
Kaufen

Zugehörige Dokumente

Für Endprodukte

  • Consumer Electronics
  • Desktops and Servers
  • Telecom Power Supply

Beschreibung

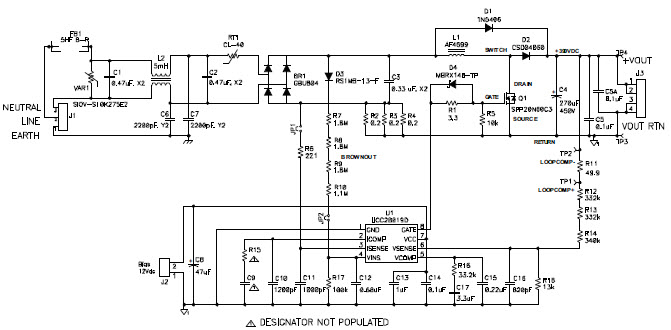

  • UCC28019EVM, Evaluation Board for the UCC28019EVM 350-W PFC Converter. The UCC28019 evaluation module (EVM) is a 350Watt off-line power factor correction (PFC) boost converter providing a 390V regulated output at 0.9A of load current. The PFC converter accommodates an input voltage range of 85VAC to 265VAC and uses average current mode control at a fixed frequency of 65kHz. The UCC28019 incorporates a wide range of protection features to ensure safe system operation

Haupteigenschaften

  • Conversion Type
    AC to DC
  • Input Voltage
    85 to 265 (AC) V
  • Output Voltage
    370.5 to 409.5 V
  • Output Current
    0.9 A
  • Output Power
    350 W
  • Efficiency
    97.3 %
  • Topology
    Boost- PFC

Empfohlene Bauteile (3)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
8113-RC Bourns Common Mode Chokes - CMCs Common Mode Chokes Dual 5000uH 1kHz 8.9A 0.022Ohm DCR Thru-Hole In den Warenkorb
UCC28019DR Texas Instruments Power Factor Correction - PFC Power Factor Correction Controller 0.1mA 68.3kHz 8-Pin SOIC T/R In den Warenkorb
UCC28019D Texas Instruments Power Factor Correction - PFC Power Factor Correction Controller 0.1mA 68.3kHz 8-Pin SOIC Tube In den Warenkorb
