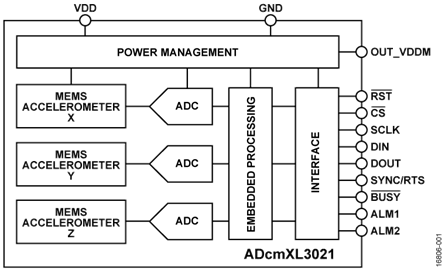

Das A/D-WmXL3021 ist ein vollständiges Vibrationserfassungssystem, das Hochleistungs-Vibrationserfassungssysteme (unter Verwendung von MEMS-Beschleunigungsmessern [mikro-elektromechanische Systeme]) mit einer Vielzahl von Signalverarbeitungsfunktionen kombiniert, um die Entwicklung intelligenter Sensorknoten in CBM-Systemen (Condition-Based Monitoring) zu vereinfachen.
Die typische extrem niedrige Rauschdichte (26 μg/√Hz) der MEMS-Beschleunigungsmesser unterstützt eine hervorragende Auflösung. Die große Bandbreite (Gleichstrom bis 10 kHz bei einer Ebenheit von 3 dB) ermöglicht die Verfolgung der wichtigsten Vibrationssignaturen auf vielen Maschinenplattformen.
Die Signalverarbeitung umfasst Hochgeschwindigkeitsdatenabtastung (220 kSPS), 4096 Zeiterfassungslängen, Filterung, Fensterung, schnelle Fourier-Transformation (FFT), vom Benutzer konfigurierbare spektrale oder zeitstatistische Alarme und Fehlerflags. Die serielle Peripherieschnittstelle (SPI) bietet Zugriff auf eine Registerstruktur, die die Vibrationsdaten und eine Vielzahl von vom Benutzer konfigurierbaren Funktionen enthält.

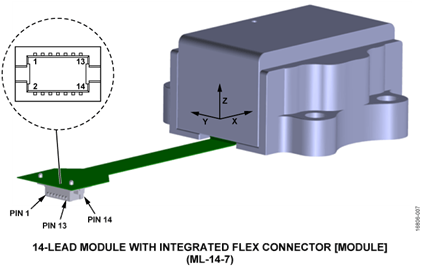

Der A/D-WmXL3021 ist in einem 23,7 mm × 27,0 mm × 12,4 mm Aluminiumgehäuse mit vier Montageflanschen erhältlich, um die Installation mit Standardmaschinenschrauben zu unterstützen. Diese Einheit bietet eine konsistente mechanische Kopplung mit den Kernsensoren über einen breiten Frequenzbereich. Die elektrische Schnittstelle erfolgt über einen 14-poligen Stecker an einem 36-mm-flexiblen Kabel, das eine breite Palette von Positionierungs- und Ausrichtungsoptionen für Systemsteckverbinder ermöglicht.
Der A/D-WmXL3021 benötigt nur eine einzige 3,3-V-Stromversorgung und unterstützt einen Betriebstemperaturbereich von −40 °C bis +105 °C.
Eigenschaften und Vorteile
- Dreiachsiges MEMS-Schwingungserfassungsmodul mit digitalem Ausgang
- ± 50 g Messbereich
- Extrem niedrige Ausgangsgeräuschdichte, 26 μg/√Hz (MTC-Modus)
- Breite Bandbreite: Gleichstrom bis 10 kHz bei einer Ebenheit von 3 dB (RTS-Modus)
- Eingebettete schnelle Datenerfassung: 220 kSPS pro Achse
- 6 digitale FIR-Filter, 32 Abgriffe (Koeffizienten), Standardoptionen:
- Grenzfrequenzen des Hochpassfilters: 1 kHz, 5 kHz, 10 kHz
- Grenzfrequenzen des Niedrigpassfilters: 1 kHz, 5 kHz, 10 kHz
- Vom Benutzer konfigurierbare digitale Filteroption (32 Koeffizienten)
- Spektralanalyse durch interne FFT
- Erweiterte Erfassungslänge: 2048 Behälter pro Achse mit benutzerdefinierbaren Behältergrößen von 0,42 Hz bis 53,7 Hz
- Manuelle oder timergesteuerte (automatische) Auslösung
- Fensteroptionen: rechteckig, Hanning, flache Oberseite
- Mittelwertbildung für FFT-Datensätze, konfigurierbar auf bis zu 255 Datensätze
- Spektraldefinierte Alarmüberwachung, 6 Alarme pro Achse
- Zeitbereichserfassung mit statistischen Metriken
- Erweiterte Erfassungslänge: 4096 Abtastungen pro Achse
- Mittelwert, Standardabweichung, Peak, Crest-Faktor, Schiefe und Kurtosis
- Konfigurierbare Alarmüberwachung
- Echtzeit-Daten-Streaming: 220 kSPS auf jeder Achse
- Burst-Mode-Kommunikation mit CRC-16-Fehlerprüfung
- Speicher: 10 Datensätze für jede Achse
- On Demand-Selbsttest mit Statusflags
- Schlafmodus mit externem und timergesteuertem Aufwecken
- Digitale Temperatur- und Stromversorgungsmessungen
- SPI-kompatible serielle Schnittstelle
- Identifikationsregister: werkseitig vorprogrammierte Seriennummer, Geräte-ID, vom Benutzer programmierbare ID
-Betrieb mit einzelner Stromversorgung: 3,0 V bis 3,6 V
– Betriebstemperaturbereich: −40 °C bis +105 °C
- Automatische Abschaltung bei 125 °C (Sperrschichttemperatur)
- 23,7 mm × 27,0 mm × 12,4 mm Aluminiumgehäuse
- 36 mm flexible, 14-polige Steckerschnittstelle
- Gewicht: 13 g
Anwendungen
- Schwingungsanalyse
- CBM-Systeme
- Maschinengesundheit
- Instrumentierung und Diagnose
- Sicherheitsabschaltung
