DC720A, LT3800EFE Demo Board, High Voltage Synchronous Step-Down Controller, Vin = 20V - 55V, Vout = 12V @ 6.25A

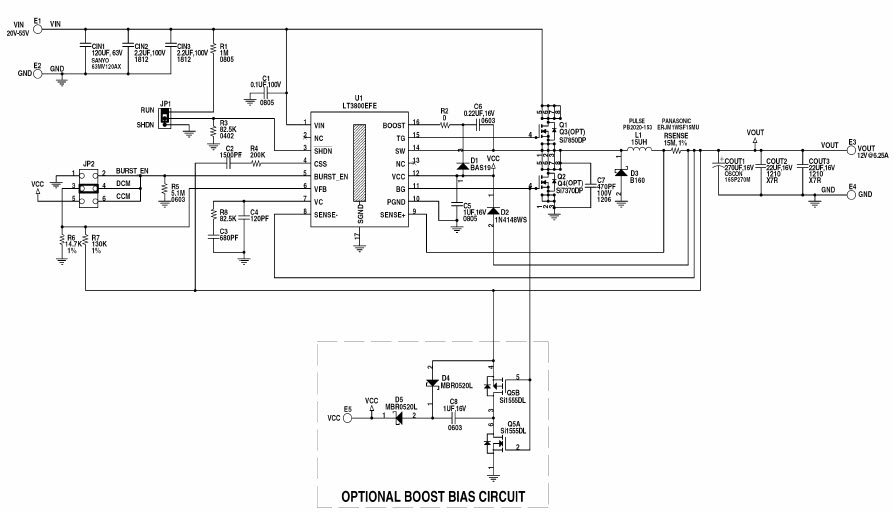

Referenzdesign unter Verwendung des Teils LT3800EFE von Analog Devices

Vergrößern
Bilder 1 / 1

Hersteller

Analog Devices
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil
Kaufen

Zugehörige Dokumente

Für Endprodukte

  • Automotive and Transportation
  • Backplane Distributed Power
  • Industrial Control
  • Telecom Power Supply

Beschreibung

  • DC720A, Demonstration Circuit is a 200kHz high voltage, synchronous current-mode DC/DC step-down converter featuring the LT3800. The board operates from a Vin range of 20V to 55V and outputs 12V @ 6.25A (75W)

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    20 to 55 V
  • Output Voltage
    12 V
  • Output Current
    6.25 A
  • Output Power
    75 W
  • Efficiency
    95.6 %
  • Topology
    Buck
