LMZ12008EVAL/NOPB, Demo Board for the LMZ12008 of 6V to 20V Vin, 8A out Simple Switcher Module

Referenzdesign unter Verwendung des Teils LMZ12008TZ von Texas Instruments

Vergrößern

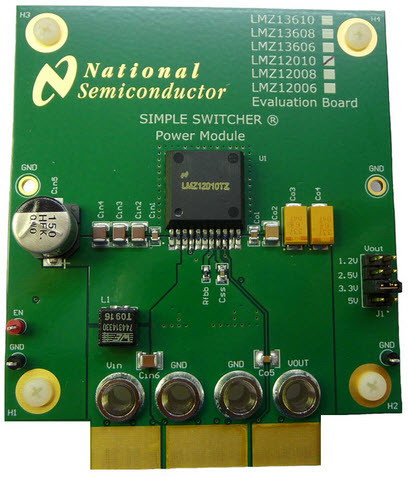

LMZ12008EVAL/NOPB Image

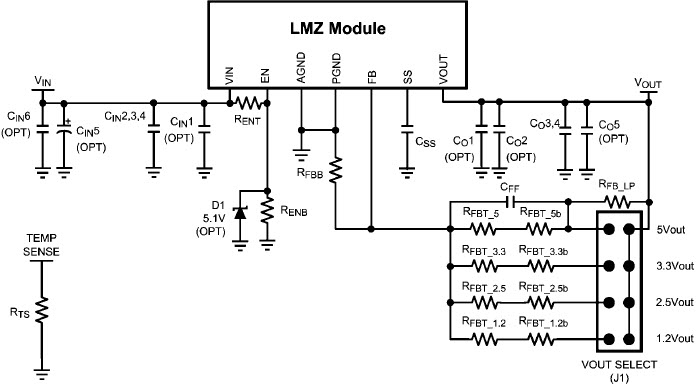

LMZ12008EVAL/NOPB Schematic
Bilder 1 / 2

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Mehrfach Gleichspannungs Netzteil
Kaufen

Zugehörige Dokumente

Für Endprodukte

  • Power Supplies

Beschreibung

  • LMZ12008EVAL/NOPB, Demo Board for the LMZ12008 of 6V to 20V Vin, 8A out Simple Switcher Module. The demo board is highly configurable. The output voltage can be adjusted to 5V, 3.3V, 2.5V or 1.2V with a jumper change. The external soft-start capacitor facilitates a controlled and adjustable startup rise time of the output. The input voltage UVLO can also be adjusted by changing one resistor

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    6 to 20 V
  • Output Voltage
    1.2|2.5|3.3|5 V
  • Output Current
    8 A
  • Efficiency
    95 %
  • Topology
    Buck

Empfohlene Bauteile (5)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
LMZ12008TZE/NOPB Texas Instruments DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 6V 8A 40W 11-Pin TO-PMOD EP T/R In den Warenkorb
LMZ12008TZ/NOPB Texas Instruments DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 6V 8A 40W 11-Pin TO-PMOD EP Tube In den Warenkorb
LMZ12008TZ/NOPB Texas Instruments DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 6V 8A 40W 11-Pin TO-PMOD EP Tube In den Warenkorb
LMZ12008TZ Texas Instruments DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 6V 8A 40W 11-Pin TO-PMOD EP Rail In den Warenkorb
LMZ12008TZE/NOPB Texas Instruments DC to DC Converter and Switching Regulator Module Module DC-DC 1-OUT 0.8V to 6V 8A 40W 11-Pin TO-PMOD EP T/R In den Warenkorb
