PMP9367, 17.5W Dual USB Car Charger Reference Design

Referenzdesign unter Verwendung des Teils LM3150MH von Texas Instruments

Vergrößern

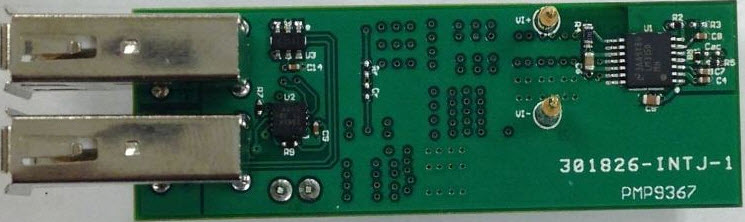

PMP9367 Image
PMP9367 Bottom Image

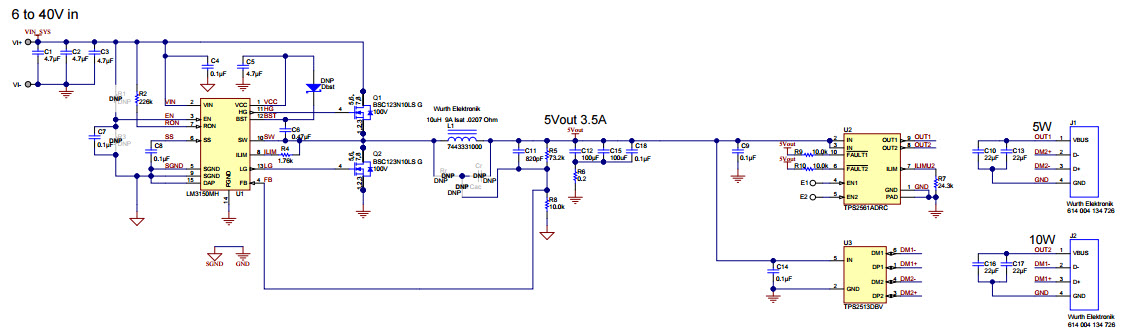

PMP9367 Schematic
Bilder 1 / 3

Hersteller

Texas Instruments
  • Anwendungskategorie
    Spannungsversorgungen
  • Produkttyp
    Einzelausgangs Gleichspannungs Netzteil

Zugehörige Dokumente

Für Endprodukte

  • Automotive and Transportation

Beschreibung

  • PMP9367, 17.5W Dual USB Car Charger Reference Design. PMP9367 is a dual USB car charger reference design intended for use in aftermarket automotive application. This design utilizes the LM3150, TPS2561 Dual Channel Power Switch and a TPS2513 USB Dedicated Charging Port Controller. This design operates from 6 to 40V in. The outputs is set to 5V, channel one has a 1A current limit and channel two has a 2.1A current limit. This design has a switching frequency of 300 kHz

Haupteigenschaften

  • Conversion Type
    DC to DC
  • Input Voltage
    6 to 40 V
  • Output Voltage
    5 V
  • Output Current
    3.5 A
  • Output Power
    17.5 W
  • Efficiency
    95 %
  • Topology
    Buck- Synchronous

Empfohlene Bauteile (5)

Empfohlene Bauteile
Teilenummer Hersteller Typ Beschreibung
TPS2513DBVT Texas Instruments USB Power Switches USB Charging Port Controller Dual 5.5V 6-Pin SOT-23 T/R In den Warenkorb
TPS2561ADRCT Texas Instruments USB Power Switches USB Power Switch Dual 6.5V 0.25A to 2.8A 10-Pin VSON EP T/R In den Warenkorb
TPS2513DBVR Texas Instruments USB Power Switches USB Charging Port Controller Dual 5.5V 6-Pin SOT-23 T/R In den Warenkorb
TPS2561ADRCR Texas Instruments USB Power Switches USB Power Switch Dual 6.5V 0.25A to 2.8A 10-Pin VSON EP T/R In den Warenkorb
LM3150MH Texas Instruments DC to DC Controllers DC/DC Cntrlr Single-OUT Step Down 1000kHz 14-Pin HTSSOP EP Rail In den Warenkorb
