Der LT6370 ist ein programmierbarer, hochpräziser Instrumentenverstärker mit branchenführender DC-Präzision. Diese hohe Präzision ermöglicht die Erfassung schwächerer Signale und erleichtert die Kalibrierung, insbesondere bei Überhitzung.
Der LT6370 verwendet einen proprietären bipolaren Hochleistungsprozess, der branchenführende Genauigkeit bei außergewöhnlicher Langzeitstabilität ermöglicht. Der LT6370 ist lasergetrimmt für eine sehr niedrige Eingangs-Offsetspannung (25 µV) und ein hohes CMRR (94 dB, G = 1). Die proprietäre On-Chip-Testfähigkeit ermöglicht es, die Eingangs-Offsetspannungsdrift (0,3 µV/°C) und die Verstärkungsdrift (30 ppm/°C) mit automatisierten Tests am S8E-Gehäuse zu gewährleisten.
Neben den hervorragenden DC-Spezifikationen ermöglicht die große Bandbreite (3,1 MHz, G = 1) und die schnelle Einschwingzeit des LT6370 einen guten Betrieb in Multiplex-Anwendungen. Die Entstörfilterung ist in die Eingänge des LT6370 integriert, um Genauigkeit bei starken RF-Interferenzen zu gewährleisten.

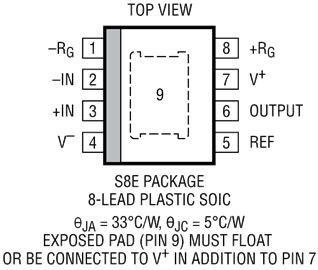

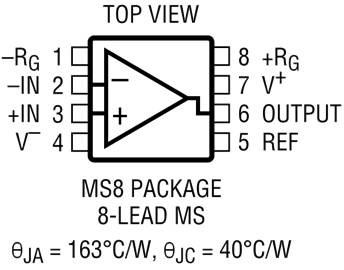

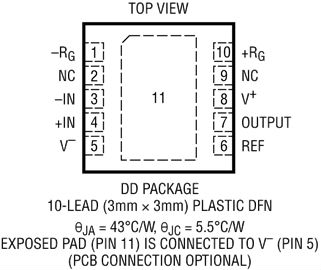

Der LT6370 ist in einem kompakten 8-poligen MSOP oder S8E erhältlich, die sowohl die konventionelle Pinbelegung des Instrumentenverstärkers als auch einen 10-poligen DFN mit 3 mm × 3 mm verwenden. Das S8E-Paket wird auch in A-Qualität mit überragenden DC-Spezifikationen angeboten. Der LT6370 ist vollständig für Temperaturbereiche von –40 °C bis 85 °C und –40 °C bis 125 °C spezifiziert.
Zeichnungen/Einheiten
Anwendungen
- Brückenverstärker
- Datenerfassung
- Multiplex-Signale
- Thermoelementverstärker

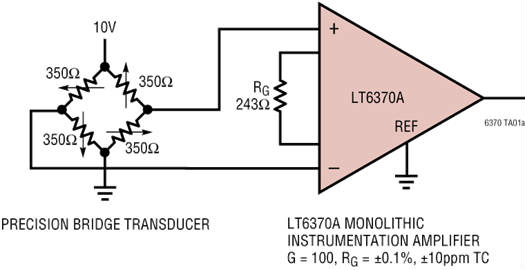

- Dehnungsmessungsverstärker
- Medizinische Apparaturen
- Wandlerschnittstelle
- Wandlung differentiell zu einendig
Eigenschaften und Vorteile
- Eingestellter Einzelverstärker-Widerstand: G = 1 bis >1000
- Herausragende DC-Präzision
- Eingangs-Offsetspannung: 25μ V Max.
- Eingangs-Offsetspannungsdrift: 0,3μ V/°C Max.
- Niedriger Verstärkungsfehlerbereich: 0,01 % Max. (G = 1)
- Niedriger Verstärkungsdrift: 30 ppm/°C Max. (G > 1)
- Hohes DC-CMRR: 94 dB Min (G = 1)
- Eingangs-Bias-Strom: 400 pA Max.
- 3,1 MHz – 3 dB-Bandbreite (G = 1)
Rauscharm:
- 0,1 Hz bis 10 Hz Rauschen: 0,2μ VP-P
- 1 kHz Spannungsrauschen: 7 nV/√Hz
- Integrierte Eingangs-RFI-Filter
- Breiter Versorgungsspannungsbereich: 4,75 V bis 35 V
Spezifizierte Temperaturbereiche:
- –40 °C to 85 °C, –40 °C to 125 °C
- MS8, S8E und 10-polige DFN-Einheiten mit 3 mm × 3 mm
Evaluierungsplatine
JA - Der LT6370 kann mit dem bei Analog Devices erhältlichen EVAL-INAMP evaluiert werden.
